三相电动机直接启动控制线路的功能图解

来源:电工天下   编辑:小电工发布时间:2020-02-12 14:14:48

有关三相电动机直接启动控制线路图的说明,按下启动按钮,KM线圈得电,KM常开辅助触点自锁,电机运行,按下停止按钮,KM线圈失点,辅助触点复位,电机停止。

一、三相电动机直接启动控制线路图

如下:

三相电动机直接启动控制线路图

按下启动按钮,KM线圈得电,KM常开辅助触点自锁,绿灯亮,电机运行;

按下停止按钮,KM线圈失点,辅助触点复位,红灯亮,电机停止。

二、三相异步电动机直接启动控制电路

电动机直接启动即启动时直接接入电网,加上额定电压,一般来说,电动机的容量不大于直接供电变压器容量的20%∽30%时,都可以直接启动。

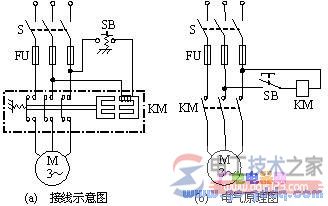

1)点动控制

合上开关S,三相电源被引入控制电路,但电动机还不能起动。按下按钮SB,接触器KM线圈通电,衔铁吸合,常开主触点接通,电动机定子接入三相电源起动运转。松开按钮SB,KM线圈断电,衔铁松开,常开主触点断开,电动机因断电而停转。

三相异步电动机直接启动控制电路

2)直接起动控制

(1)起动过程。

按下起动按钮SB1,接触器KM线圈通电,与SB1并联的KM的辅助常开触点闭合,以保证松开按钮SBl后KM线圈持续通电,串联在电动机回路中的KM的主触点持续闭合,电动机连续运转,从而实现连续运转控制。

(2)停止过程。

按下停止按钮SB2,接触器KM线圈断电,与SB1并联的KM的辅助常开触点断开,以保证松开按钮SB2后KM线圈持续失电,串联在电动机回路中的KM的主触点持续断开,电动机停转。

与SB1并联的KM的辅助常开触点的这种作用称为自锁。

三相异步电动机直接启动控制电路

图1,控制电路还可实现短路保护、过载保护和零压保护。

起短路保护的是串接在主电路中的熔断器FU。一旦电路发生短路故障,熔体立即熔断,电动机立即停转。

起过载保护的是热继电器FR。

当过载时,热继电器的发热元件发热,将其常闭触点断开,使接触器KM线圈断电,串联在电动机回路中的KM的主触点断开,电动机停转。同时KM辅助触点也断开,解除自锁。故障排除后若要重新起动,需按下FR的复位按钮,使FR的常闭触点复位(闭合)即可。

起零压(或欠压)保护的是接触器KM本身。当电源暂时断电或电压严重下降时,接触器KM线圈的电磁吸力不足,衔铁自行释放,使主、辅触点自行复位,切断电源,电动机停转,同时解除自锁。‘’

附1,三相电动机直接启动控制线路图

如下:

三相电动机直接启动控制线路图
