电磁阀多种结构形式的原理图解

本文介绍了电磁阀的多种结构形式，以及这些不同结构形式的工作原理，包括二位三通电磁阀结构、二位五通电磁阀结构看，单电控与直动式电磁阀的结构原理图。

电磁阀多种结构的原理图

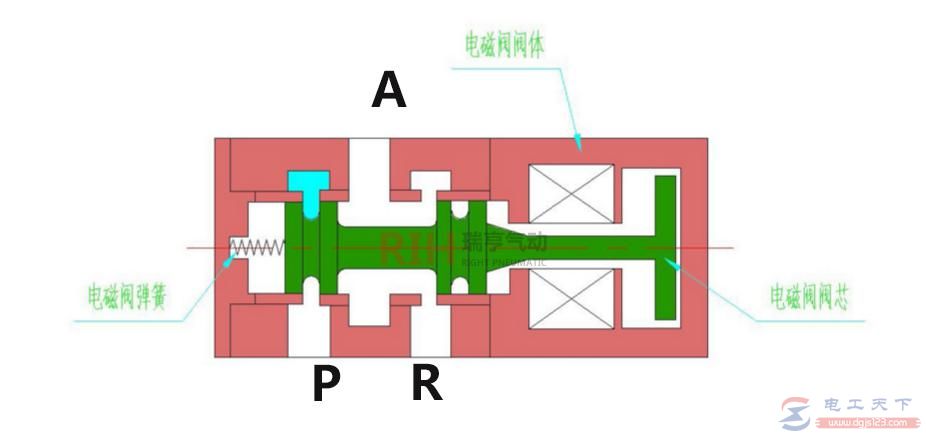

1、2/3二位三通电磁阀结构（单电控、直动式）

电磁阀阀芯有2个位置，有三个气路接口，如图1，P口为气源接口，A为通往气动执行器接口，R为排气口。

2、2/3二位三通电磁阀结构（单电控、直动式）

初始状态（失电）：此时电磁阀失电，阀芯在右侧，A口与R口相同，气缸是排气状态，P口是封闭的。

3、2/3二位三通电磁阀结构（单电控、直动式）

工作状态（得电）：此时电磁阀得电，阀芯被电磁力吸到左侧，P口与A口相通，气源由A口通往气缸，R口是封闭的；如果失电，阀芯在弹簧的作用下回到图2的初始状态。

4、2/5二位五通电磁阀结构（单电控、直动式）

电磁阀阀芯有2个位置，有五个气路接口，P口为气源接口，A、B为通往气动执行器接口，R、S为排气口。

5、2/5二位五通电磁阀结构（单电控、直动式）

初始状态（失电）：此时电磁阀失电，阀芯在右侧，P口与A口相通，气源通过A口进入气缸一侧气室，B口与S口相通，与B口连的气缸另一侧是排气状态，R口是封闭的。

6、2/5二位五通电磁阀结构（单电控、直动式）

工作状态（得电）：此时电磁阀得电，阀芯在电磁力的作用下呗吸到左侧，P口与B口相通，气源通过B口进入气缸另一侧气室，A口与R口相通，与A口相通的气缸一侧是排气状态，S口是封闭的。

如果失电，阀芯在弹簧力的作用下再次回到图5的初始状态。

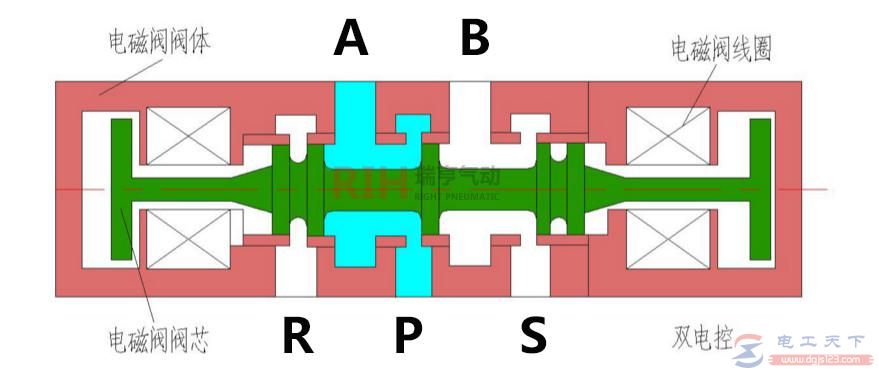

7、2/5二位五通电磁阀结构（双电控、直动式）

初始状态：此时电磁阀没有电，阀芯在左右任意一侧（此图示在右侧），P口与A口相通，气源通过A口进入气缸一侧气室，B口与S口相通，与B口相通的气缸一侧是排气状态,R口是封闭的。

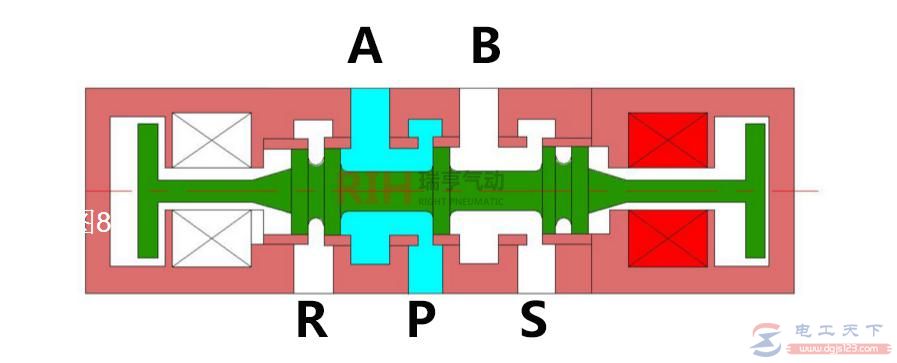

8、2/5二位五通电磁阀结构（双电控、直动式）

右侧得电状态此时电磁阀右侧线圈得电，阀芯吸在右侧，P口与A口相通，气源通过A口进入气缸一侧气室，B口与S口相通，与B口相通的气缸一侧是排气状态，R口是封闭的。

双电控电磁阀具有记忆功能，即此时右侧线圈失电，左侧线圈也不得电的情况下电磁阀阀芯始终保持在右侧不动。

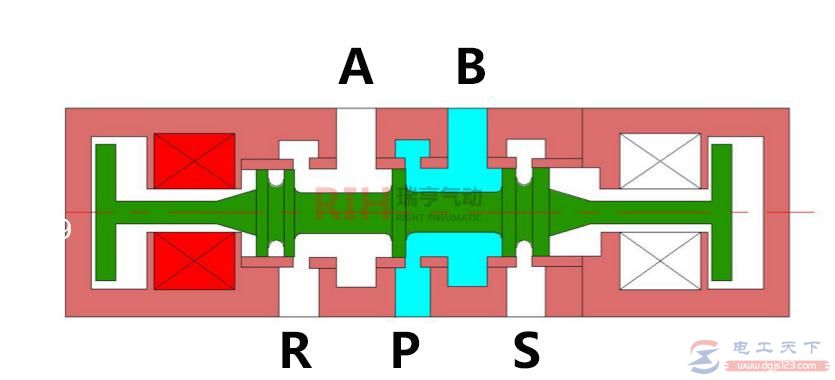

9、2/5二位五通电磁阀结构（双电控、直动式）

左侧得电状态：此时电磁阀左侧线圈得电，阀芯吸在左侧，P口与B口相通，气源通过B口进入气缸另一侧气室，A口与R口相通，与A口相通的气缸一侧是排气状态，S口是封闭的。

双电控电磁阀具有记忆功能。即此时左侧线圈失电，右侧线圈也不得电的情况下电磁阀阀芯始终保持在左侧不动。

以上就是电磁阀多种结构形式的原理图的全部内容，包括单电控、双电控、直动式多种类型的电磁阀的工作原理图，希望对大家有所帮助。
