电磁阀的原理图与读图要点

来源:电工天下时间:2019-11-20 09:16:01 作者:老电工手机版>>

本文介绍了电磁阀的原理图,电磁阀的图形符号表示法,三位五通电磁阀的三种形式,即中封、中卸、中压的工作原理,以及三种形式的区别。

一、电磁阀的原理图

在电磁阀的图形符号上,代表阀体的正方形(内有箭头或T线)有几个就是几位。而后面的“几通”代表在其中的一个正方形上有几个点(和箭头线还有T线相交的点),就是几通。

电磁阀的原理图(图形符号),如图:

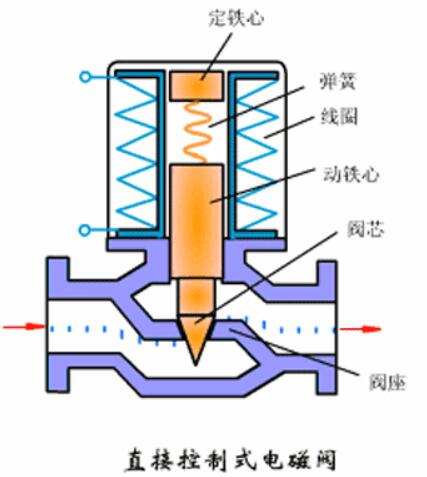

电磁阀的原理图与读图要点

三位五通电磁阀的三种形式:

1、中封

在两个线圈都不给电的情况下,气缸前腔和后腔的压力保持在最后一个线圈失电后的状态不变,进气口关闭。

2、中卸

在两个线圈都不给电的情况下,气缸前腔和后腔都无压力,进气口关闭,气缸前后腔内的压力分布经电磁阀两个排气口排出。

3、中压

在两个线圈都不给电的情况下,气缸前腔和后腔的压力保持在最后一个线圈失电后的状态不变,并持续给压,使气缸前腔和后腔压力与进气端压力一致,进气口打开,排气口关闭。

以上三位五通电磁阀的三种形式,在两个线圈分布通电的情况下效果相同,区别在于连接上气缸,并且两个线圈都不给电的情况下,中封用于保压回路,中压用于调压回路,中卸用于卸荷回路。

二、电磁阀原理图的读图要点

1、在电磁阀的图形符号中查看有几个格子,几个格子就是几个工作位置。

2、单独一个格子中有几个连接或断开的点,几个点就代表几个口。

3、表示字母或数字的那个格子,代表阀的初始位置,即初始工作状态;代表阀初始工作状态,就是不通电时状态。

4、初始位置的格子。

5、第二个格子,AR通,A孔向R孔通气;PB通,P孔进气,B孔出气,S孔不通。

6、带文字格子旁边的符号,这个代表阀初始时的控制方式,上边一拐一拐的代表弹簧,下面三角代表气控,所以,阀体的初始状态,或者说是复位状态是靠弹簧和气共同控制的,所谓弹簧和气复位。

7、另外一个格子旁边的符号,同理,代表阀工作状态时的控制方式。

以上就是电磁阀的原理图及读图要点,希望对大家有所帮助。
