怎么判断电磁阀是几位几通

有关电磁阀的小知识，电磁阀的种类繁多，并且不同的分类方法，在讲到电磁阀时经常用到“几位几通”的说法，拿到一个电磁阀时如何判别电磁阀是几位几通，下面具体来看下吧。

电磁阀几位几通的判断方法

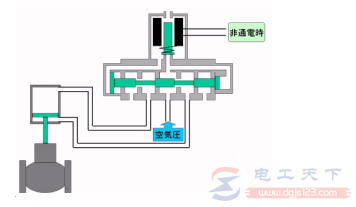

电磁阀有很多类型，在液压控制系统中使用液压电磁阀，在气压控制系统中使用气压电磁阀。这些电磁阀的作用是控制液体或气体的流向、压力的高低或者流量的大小。电磁阀的结构都是相同的，都是由三大部分构成，第一部分是电磁阀的阀体，第二部分是电磁阀的阀芯，第三部分是驱动阀芯动作的电磁铁或者弹簧，其工作示意图如下图。

对于气压阀也是对空气的压力、流量和流动方向进行控制的重要元件，可以把气压阀分为三种类别，第一种是控制方向的，称为方向控制阀，第二种是进行压力调节的，称为压力控制阀，第三种就是控制空气流量的，称为流量控制阀。

不管是液压阀还是气压阀，其结构都有相同之处，所以在讲到电磁阀时就经常用到“几位几通”的说法，那么拿到一个电磁阀时，应该如何判别电磁阀是几位几通，下面通过一个示意图来了解下。

下面是一个换向阀，假设阀的阀芯向右运动时，通过液压泵输出的压力会从阀的P口经过A口进入液压缸的左腔，这时液压缸有腔室里的液体就会通过B口流回到油箱了，如此会使阀里的活塞向右边移动。当然如果阀芯向左移动时，液体的流向就会反向流动了，这时活塞就会向左移动了。

把这个换向阀画成图形符号，如上图左边所示，因为这个换向阀的阀芯相对于阀体有三个工作位置，一般用粗实线方框符号来代阀的一个工作位置，就有三个方框，因此称为三位阀。

又因这个换向阀一共有P、A、B、T1、和T2共有五个油口，如此每个大方框中就表代表液体的通路与方框总共就有五个交点了，因此这个换向阀又叫五通阀，可知这个阀总体判定为三位五通阀了。

通过上图可以看到，在阀的中间位置各个油口是互相不导通的，一般就用“T”这样的符号来表示，当阀芯向左移动时，表示换向阀左位工作，这时P、A、B和T2是相同的，如果阀芯向右运动时，就代表换向阀右位工作，这时P、A、B和T1就是相同的。如此，就可以判定出这个阀是三位五通换向阀了。

通过油路阀的剖析，那么对电磁阀的判断也是一样的，比如下图气路图中右边的一个电磁阀，按照油路阀的分析可知，它有两个大方框，首先确定它是一个两位电磁阀，再看看它有几个气路出口，通过观察发现每个方格内都有三个气路出口，因此可以称这种电磁阀为两位三通电磁阀。

以上通过对两种阀的分析，可以得到一个结论，先观察电磁阀符号图中有几个方框，有几个方框就代表是几位阀，然后再看每个框中有几个油路或者气路的出入口，有几个就是几通阀，如此就可以判别出下面的电磁阀是一个两位五通电磁阀了，其示意图如下。

对于电磁阀实物的判别主要根据两点，一是先观察电磁阀有几个气路口，可以判定是几通阀，二是根据电磁阀体上的铭牌所标识的图形符号，可以判断出它是几位阀，通过以上两步就不难分辨出电磁阀的位数和通路数了。
