如何分辨电磁阀常开常闭状态

来源:电工天下   编辑:小电工发布时间:2021-08-03 09:49:01

有关电磁阀的小知识,如何分辨电磁阀常开常闭状态,以三位四通电磁换向阀为例,来看下电磁阀什么情况下是常开状态,什么情况下是常闭状态,一起来了解下。

电磁阀常开常闭状态

要想分辨电磁阀是处于常开还是常闭状态,需要看在不上电的情况下,电磁阀的阀芯在阀体中的状态。

以三位四通电磁换向阀为例:

如何分辨电磁阀常开常闭状态

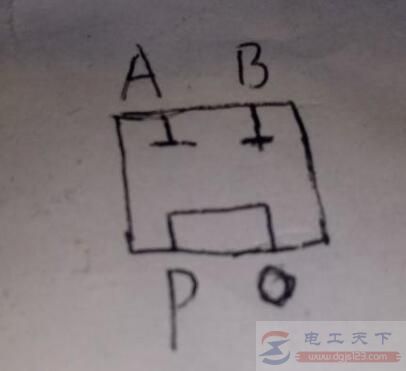

该电磁换向阀有四个油口,分别是A,B,P,O口。其中P是进油口,O是回油口,A和B分别是出(回)油口。从图中可以看出,在电磁铁没有上电的时候,P,A,B,O口均不相通,所以这是一个常闭的电磁换向阀。

当左端的电磁铁得电,阀芯右移,这时候P与A通,B与O通,实现换向。这种状态下电磁换向阀是常开状态。反之亦然,也是常开。就是说电磁铁不上电就是常闭,任何一个电磁铁上电就是常开。

以上是在有图的情况下,很容易判别电磁阀的常开常闭状态。那么,在没有图的情况下,如何辨别阀芯在阀体中的状态?

可以将四个油口朝上,往P口倒油(水也行),倒进去的油从哪个油口冒出来,P口就跟这个油口呈常开状态,如果哪个油口也没有冒出来油,那么这个电磁阀在没有外力作用的前提下,就是常闭状态。

也可以用往P口吹烟的方法来判定,看下图。

如何分辨电磁阀常开常闭状态

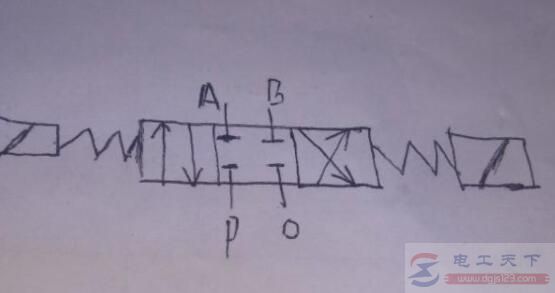

该图中P.O口联通,油泵卸荷,油缸A.B两个油口都封闭,这是一个有常开又有常闭的电磁阀。

在实际应用中,阀芯在阀体中的状态有很多种,只要多看多想多学习,就可以掌握判别电磁阀常开常闭的方法。

在电磁阀的使用过程中,其通断按规定以没接通电源时的状态为准。
