热水器电磁阀的工作原理图解
来源:电工天下时间:2020-04-18 09:01:02 作者:老电工手机版>>
家用热水器是最常见的家用电器之一,每天都在用的热水器,你了解它是怎么工作的吗,热水器中电磁阀的工作原理是怎么样的,电磁阀在热水器中起着什么样的重要作用,一起来了解下。
一、热水器电磁阀的工作原理
以燃气热水器为例来介绍热水器电磁的原理:
热水器电磁阀工作原理:
冷水进入热水器,流经水气联动阀体在流动水的一定压力差值作用下,推动水气联动阀门,并推动微动开关将电源接通并启动脉冲控制器,打开燃气通气电磁阀门,将燃气热水器燃烧器点燃;燃烧器点燃后,火焰检测元件通过检测火焰给出火焰信号予脉冲控制器,通过维持电流将电磁阀打开,维持燃烧器的正常燃烧。如果当点火失败,脉冲点火器因无检测到火焰的维持电流信号,无法维持电磁阀的正常开启,关闭电磁阀,切断燃气的供应。

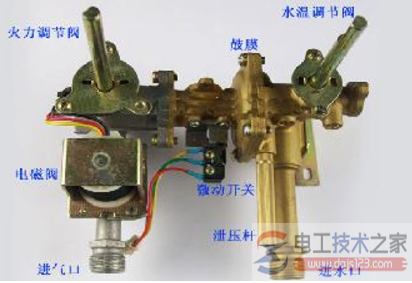

二、热水器电磁阀的原理图解
热水器电磁阀的工作原理

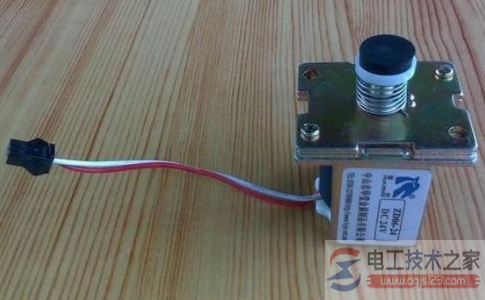

热水器电磁阀在平常生活中使用的热水器中起到了不可缺少的见效,它是热水器的重要部件,根本由底座、固定铁芯、线圈、衔铁、固定件所合并,起到掌握燃气热水器点火的根本见效,是热水器能不能正常使用的重要的保障,拥有安全保护的功能。
电磁阀在热水器中的工作原理是,当进水阀门开启时推动复位开关接通电源,电源驱动电磁阀开启燃气通道。也就是仅仅当进水开关开启时就会有燃气输送回路开启。开启热水龙头后,热水管压力低下,触发水气联动阀动作,顶开热水器电磁阀,同时脉冲点火装备运转十几秒,电火花点燃燃气。关上热水龙头,热水管压力增加,联动阀动作关上气阀,热水器就停止运转。
基本热水器按照正常的启动程序是:先通水,随后启动微动开关,整机通电,随后打火,在打火1-3秒后,电磁阀吸合,通气,燃烧。如若失去了热水器电磁阀,在通水的时候,即通气了,如若点火延迟,燃气充满燃烧室的时候,会产生爆燃。而这里说的的那便是热水器电磁阀的一个水汽联动的见效。
