一例三相异步电动机直接启动的电路图,带电路保护功能
来源:电工天下 编辑:小电工发布时间:2020-11-20 11:39:52
三相异步电动机直接启动电路图

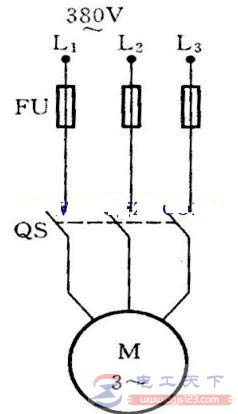

启动电路图如下:
从以上电路原理图可知,当三相匝刀合上后,380V的三相交流电直接接入异步电动机电子的三相绕组,产生旋转磁场,使电动机的电子旋转,电动机启动。
动作过程:直接打开控制开关使电动机启动,断开控制开关,电动机停转。
说明:该电路的熔断器具有电路保护功能。
