一例用mos管的防反接保护的电路图

来源:电工天下时间:2020-11-20 10:23:40 作者:老电工手机版>>

用mos管的防反接保护的电路图

采用MOS管的防反接保护电路,其基本电路为:

一例用mos管的防反接保护的电路图

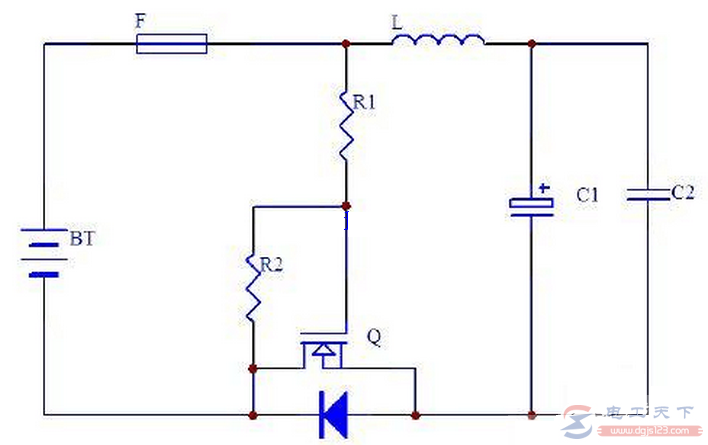

图1:用mos管的防反接保护电路图

电路图原理说明

1、D为防反接MOS的寄生二极管,当电池极性未接反时,D正偏导通,Q的GS极由电池正极经过F、R1、D回到电池负极得到正偏而导通。Q导通后的压降比D的压降小得多,则Q导通后会使D得不到足够的正向电压而截至;

2、当电池极性接反时,D会由于反偏而截至,Q也会由于GS反偏而截至,逆变器不能启动。

优点:这种防反接保护电路没有采用机械触点开关,所以具有比较长的使用寿命,且不会像反并肖特基二极管组成的防反接保护电路那样烧毁保险丝F。可以畅通无阻地通过较大的电流,并保持比较低的损耗。

缺点:MOS导通时有一定的损耗。
