三相四线电表接线图的二个例子

来源:电工天下   编辑:小电工发布时间:2020-01-13 14:02:34

分享下三相四线电表接线图的二个例子,不带电流互感器的三相四线电表接线图,带电流互感器的三相四线电表接线图,确何安全,应将电流互感器S2端连接后接地。

三相四线电表的接线图

翻过接线端子盖,就可以看到接线图。其中1、4、7接电流互感器二次侧S1端,即电流进线端;3、6、9接电流互感器二次侧S2端,即电流出线端;2、5、8分别接三相电源;10、11是接零端。

为了安全,应将电流互感器S2端连接后接地。

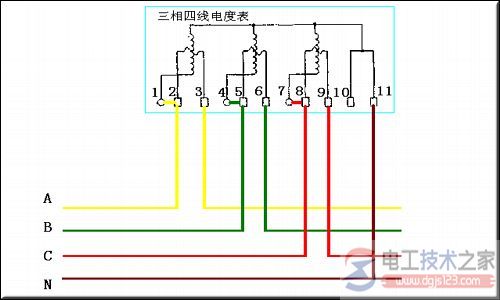

一、不带电流互感器的三相四线电表接线图

三相四线电表接线图1

三相四线电表接线图2

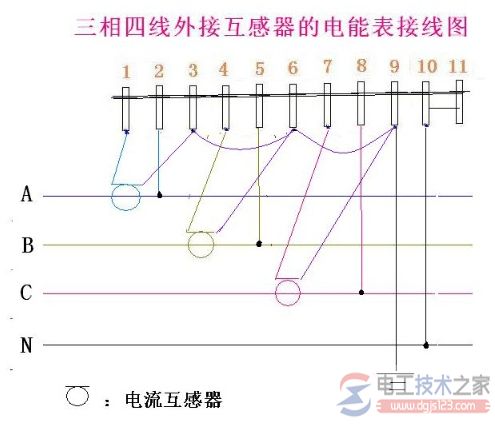

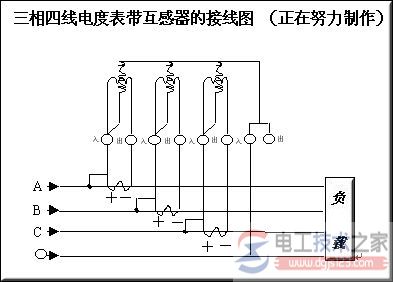

二、带电流互感器的三相四线电表接线图

三相四线电表接线图3

三相四线电表接线图4

注意,各电流互感器的电流测量取样必须与其电压取样保持同相,即1、2、3为一组;4、5、6 为一组;7、8、9 为一组。
