互感器与电能表的接线图大全

来源:电工天下   编辑:小电工发布时间:2020-05-30 06:50:10

有关互感器与电能表的接线图,包括电压互感器V/V接法,电压互感器Y/Y接法,电流互感器不完全星型接法,电流互感器星型接法等多种接线图,供大家学习参考。

互感器与电能表的接线图

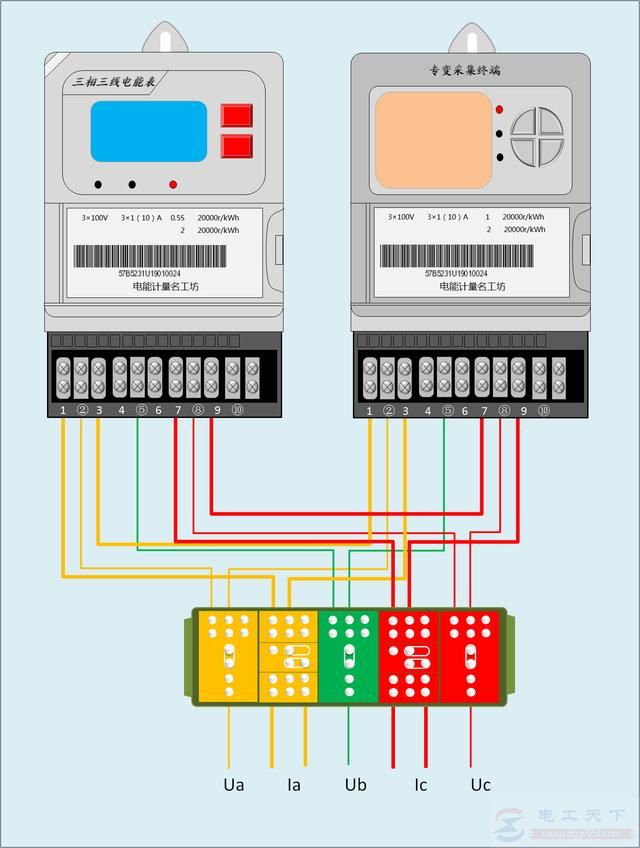

1、电压互感器V/V接法

互感器与电能表的接线图大全

互感器与电能表的接线图大全

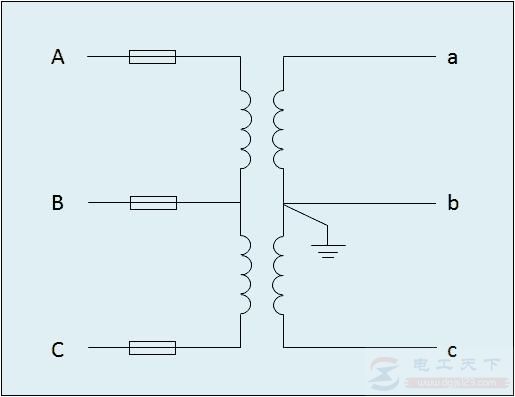

V/V接法原理图

互感器与电能表的接线图大全

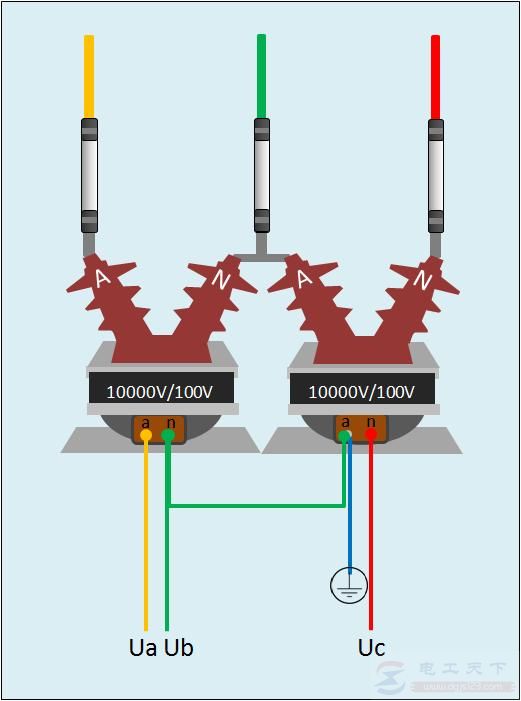

V/V接法3D示意图

2、电压互感器Y/Y接法

互感器与电能表的接线图大全

Y/Y接法原理图

互感器与电能表的接线图大全

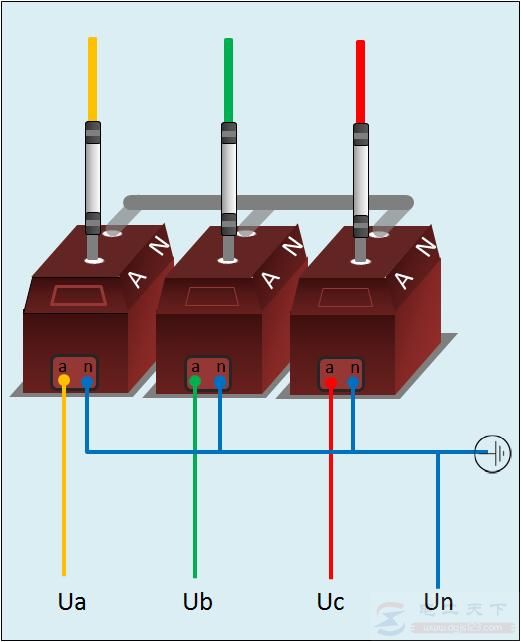

Y/Y接法3D示意图

3、电流互感器不完全星型接法

互感器与电能表的接线图大全

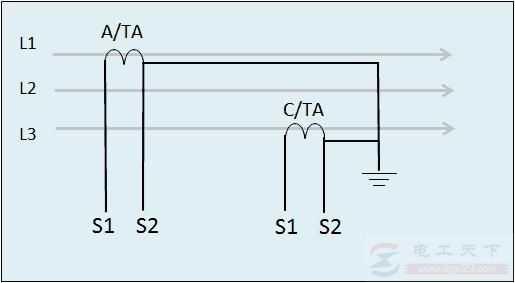

电流互感器不完全星型接法原理图

互感器与电能表的接线图大全

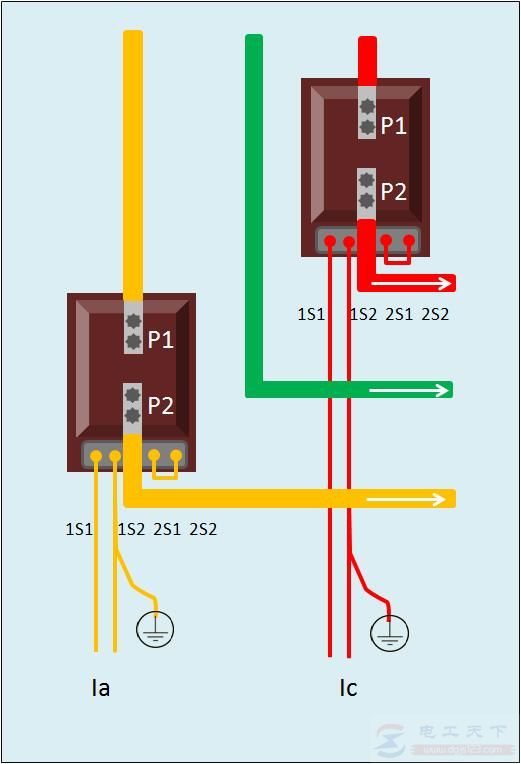

电流互感器不完全星型接法3D示意图

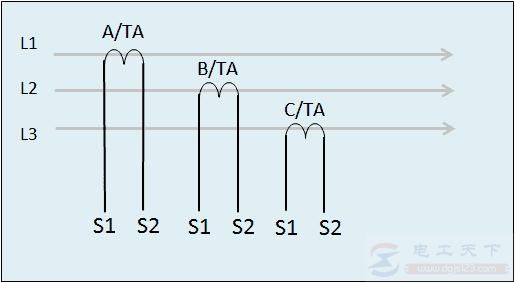

4、电流互感器星型接法

互感器与电能表的接线图大全

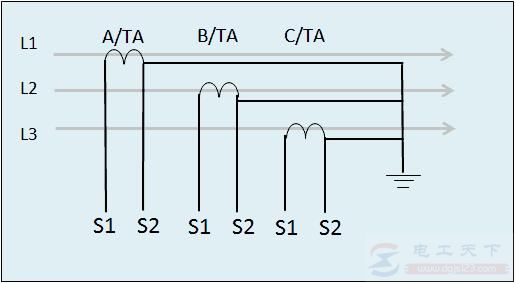

星型接法原理图(适用10kV以上)

互感器与电能表的接线图大全

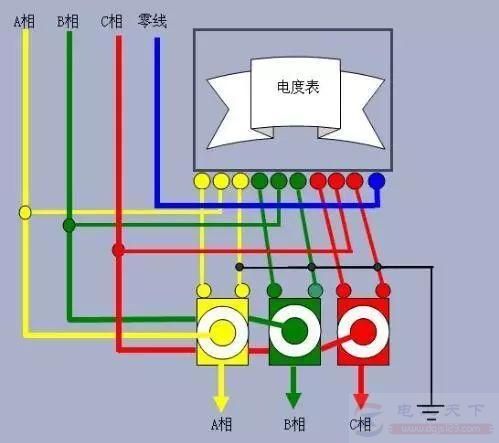

星型接法原理图(适用400V)

互感器与电能表的接线图大全

星型接法3D示意图(400V)
