10种常见照明灯的接线电路图
来源:电工天下时间:2020-05-30 06:43:33 作者:老电工手机版>>
有关照明灯的接线图,共有10种接线电路图,包括通电延时亮灯,双灯双开关,延时断电电路,延时熄灭电路等照明灯的接线电路图,有需要的朋友参考下。
常见照明灯的接线电路图
1、双联开关的二种双控电路

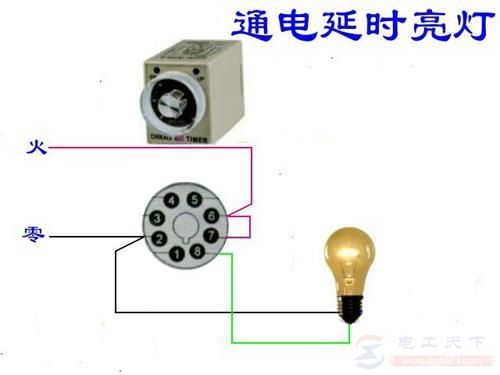

2、通电延时亮灯

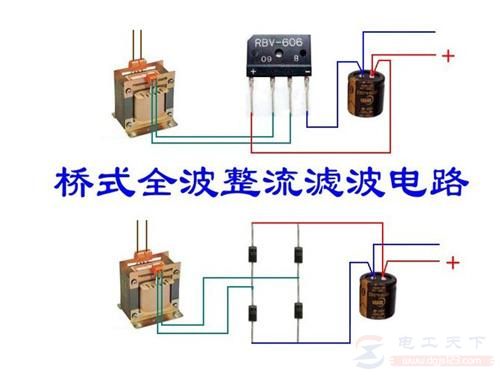

3、桥式全波整流滤波电路
4、两种控制方式

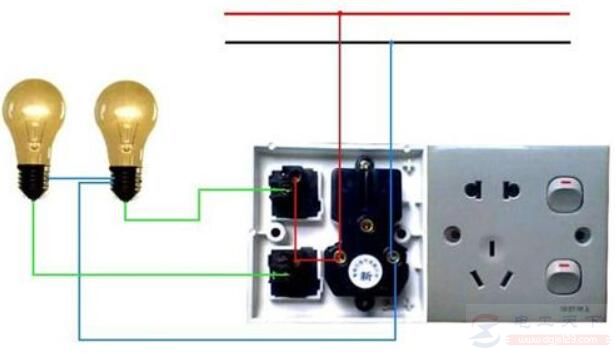

5、双灯双开关

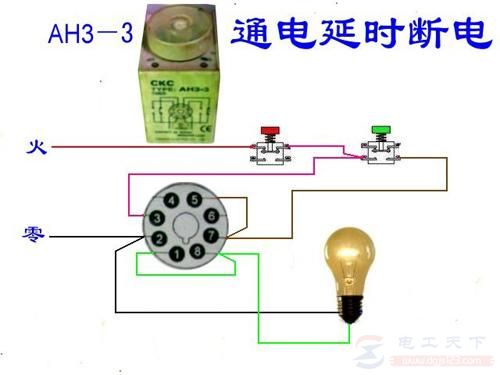

6、延时断电电路
7、延时通断不断循环且达到设置循环数断电

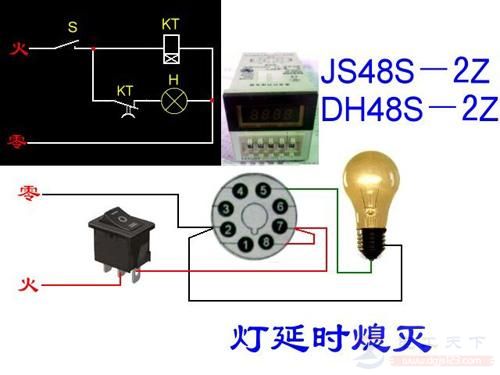

8、延时熄灭电路

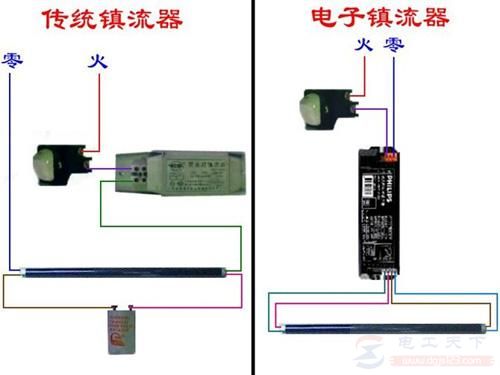

9、传统镇流器与电子镇流器
10、通电延时断电
以上就是10种最常见的照明灯的接线电路图,希望对大家有所帮助。
