电灯的10种接线方式,10张电灯接线的高清电路图

来源:电工天下   编辑:小电工发布时间:2020-05-30 06:56:23

有关电灯的接线方式,电灯的接线图,共有10种,主要包括了两灯循环点亮,两灯循环亮和熄,通电延时亮灯等的接线方式电路图,10张全高清的接线电路图,供大家学习参考。

电灯的接线图

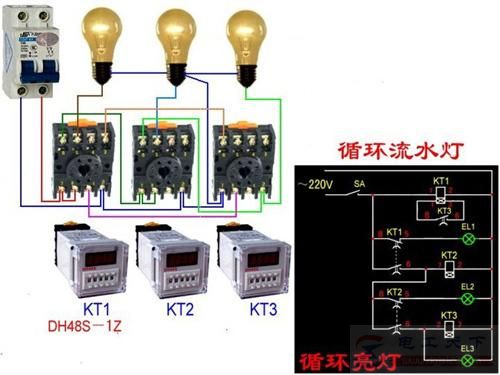

1、循环流水灯

电灯的10种接线方式,10张电灯接线的高清电路图1

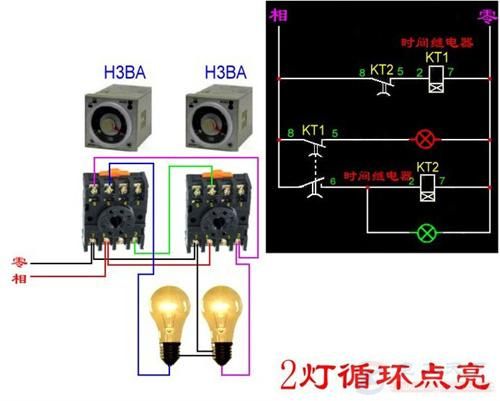

2、两灯循环点亮

电灯的10种接线方式,10张电灯接线的高清电路图2

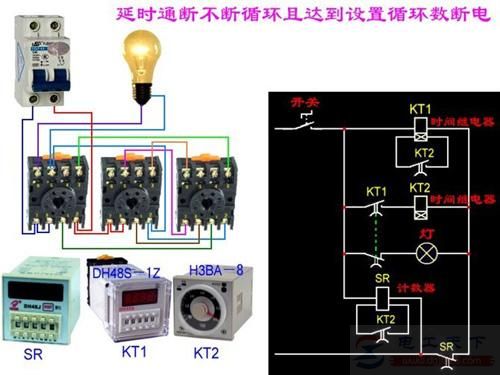

3、延时通断不断循环且达到设置循环数断电

电灯的10种接线方式,10张电灯接线的高清电路图3

4、延时通、断循环运行

电灯的10种接线方式,10张电灯接线的高清电路图4

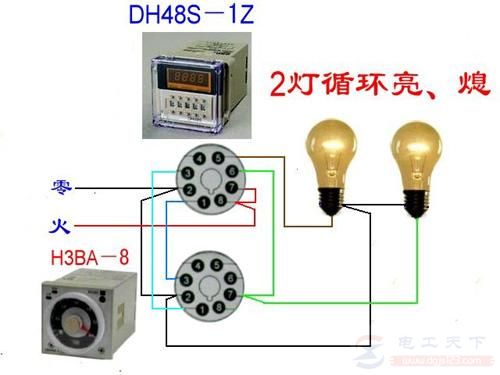

5、两灯循环亮和熄

电灯的10种接线方式,10张电灯接线的高清电路图5

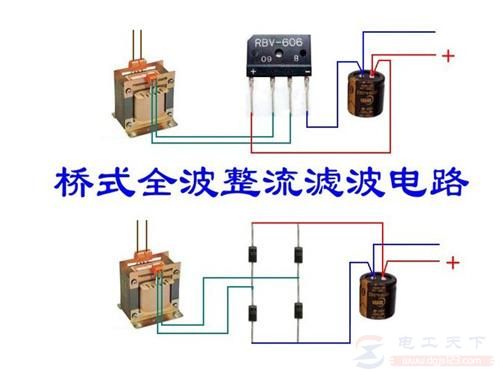

6、桥式全波整流滤波电路

电灯的10种接线方式,10张电灯接线的高清电路图6

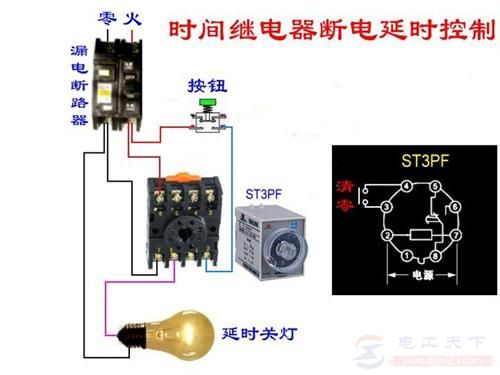

7、时间继电器断电延时控制

电灯的10种接线方式,10张电灯接线的高清电路图7

8、时间继电器断电延时控制

电灯的10种接线方式,10张电灯接线的高清电路图8

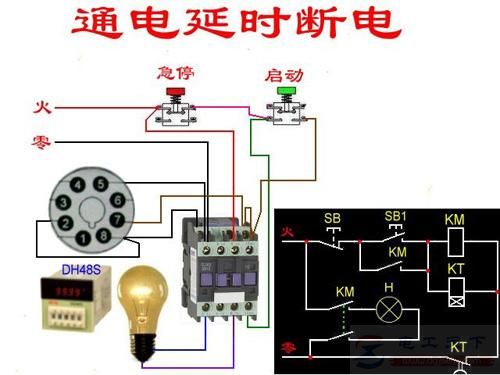

9、通电延时断电

电灯的10种接线方式,10张电灯接线的高清电路图9

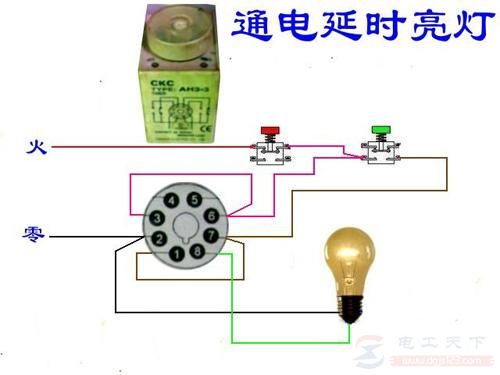

10、通电延时亮灯

电灯的10种接线方式,10张电灯接线的高清电路图10

以上就是电灯的10种接线方式,10种不同的接线电路图,希望对大家有所帮助。
