爱玛电动车控制器的接线图大全

来源:电工天下   编辑:小电工发布时间:2020-05-09 09:14:59

有关爱玛电动车控制器的接线图,包括了商丘爱玛WK4845G,天津爱玛WK4835G,爱玛WK6050G,天津爱玛WK4815G等电动车的接线图,有需要的朋友参考下。

爱玛电动车控制器的接线图

爱玛电动车控制器的接线图大全

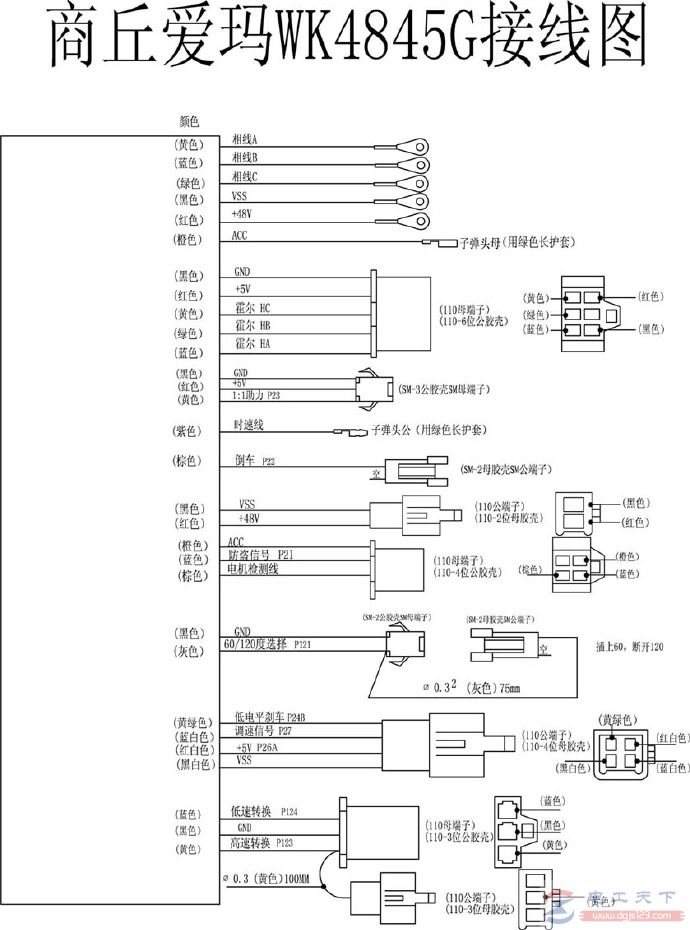

图1,商丘爱玛WK4845G接线图

爱玛电动车控制器的接线图大全

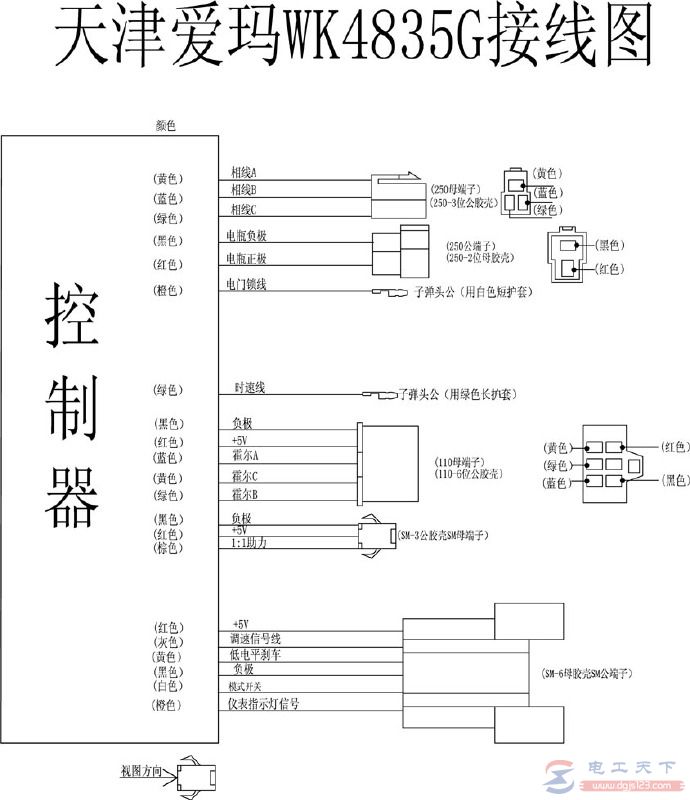

图2,天津爱玛WK4835G接线图

爱玛电动车控制器的接线图大全

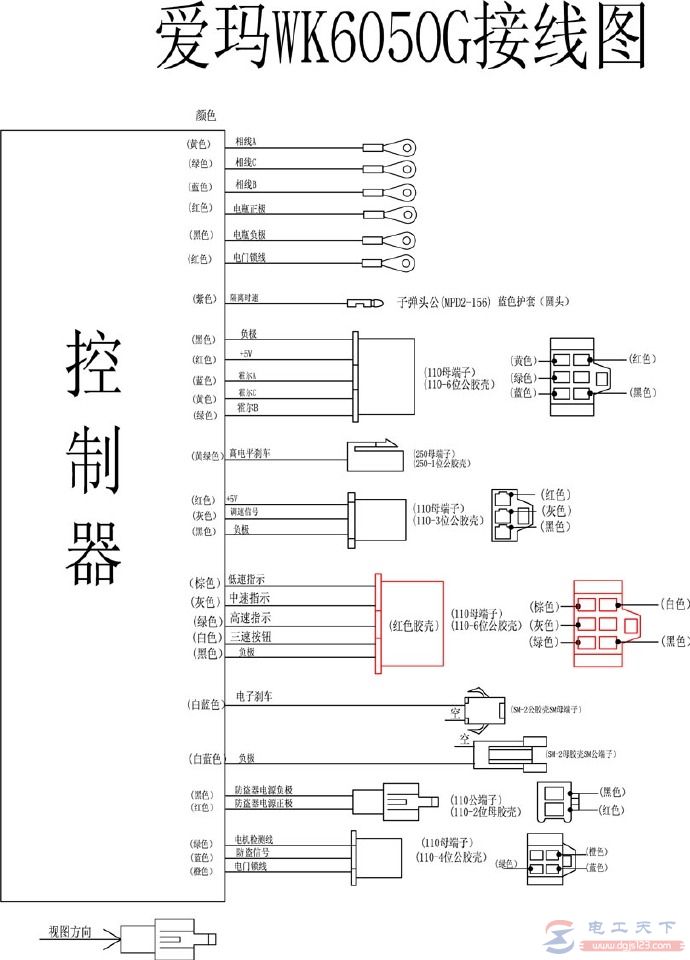

图3,爱玛WK6050G接线图

爱玛电动车控制器的接线图大全

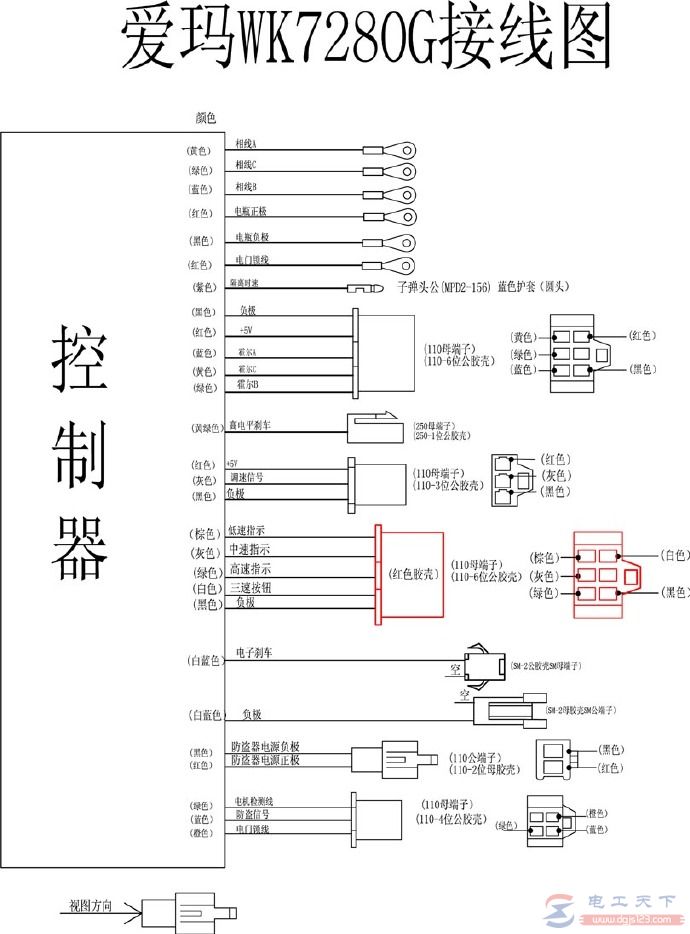

图4,爱玛WK7280G接线图

爱玛电动车控制器的接线图大全

图5,天津爱玛WK4815G接线图

爱玛电动车控制器的接线图大全

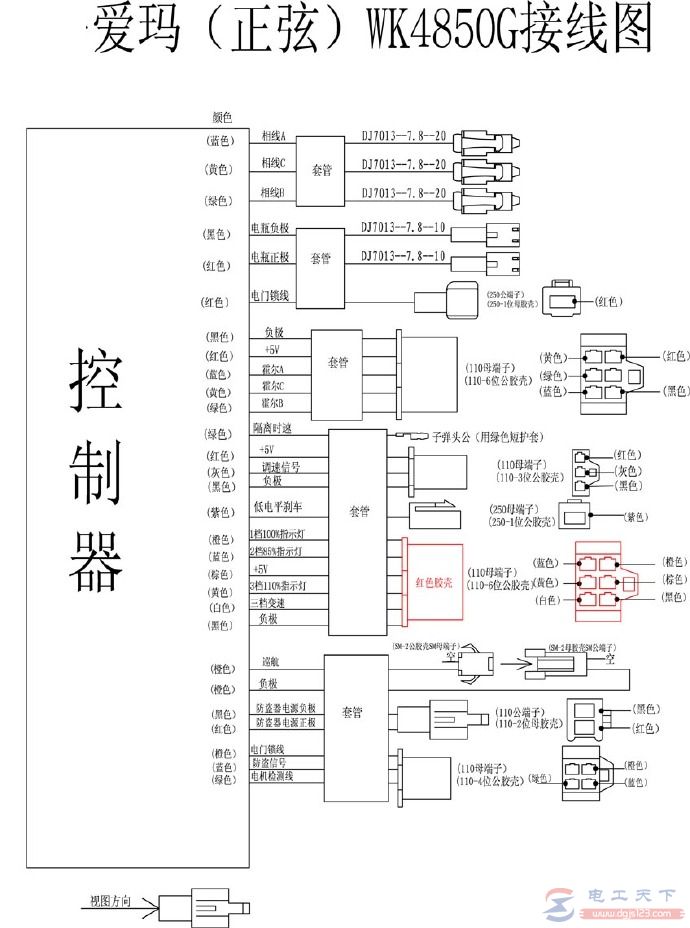

图6,爱玛(正弦)WK4850G接线图

爱玛电动车控制器的接线图大全

图7,爱玛WK4845G接线图

以上提供了七款爱玛电动车控制器的接线图,希望对大家有所帮助。
