网线水晶头接法详解,四芯网线和八芯网线接线不求人
来源:电工天下时间:2020-11-16 09:48:49 作者:老电工手机版>>
平常用到的网线都是由8根芯线构成,仅有少数的网线是由4根芯线构成的,在生活中用的不多。在普通网络环境下,四芯网线和八芯网线都支持稳定的网络传输,四芯网线的传输距离一般在80-95米内,八芯网线最远可达120米左右,下面就来看下网线水晶头的接法要求。
四芯网线和八芯网线的水晶头接法
100M下的网络传输主要靠4条线芯来传输,对应路由器有触片的1.2.3.6的位置,按标准的国标接法T568B,就是橙白、橙、绿白、绿4条芯线。

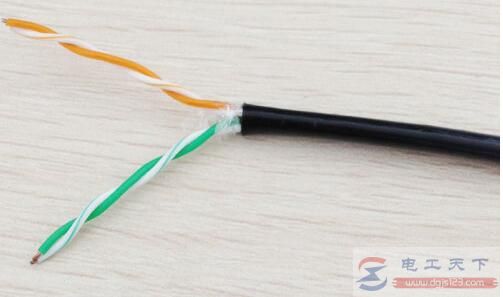

四芯网线中只有4条线芯,一般是橙白、橙、绿白、绿这4个颜色,在实际使用中注意观察下,不是所有的4芯线的芯线都是如此。

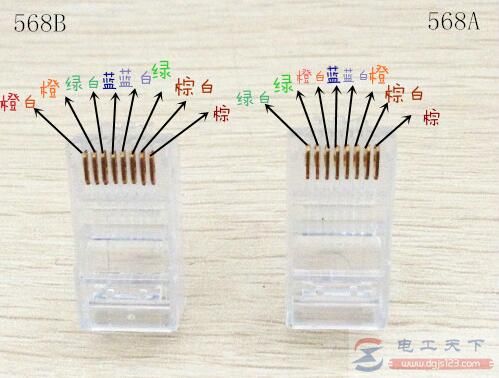

按照国际标准接法:
1、橙白 2、橙 3、绿白 4、蓝 5、蓝白 6、绿 7、棕白 8棕

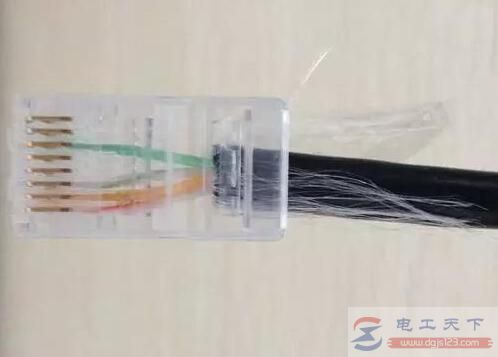

4芯线的做法:

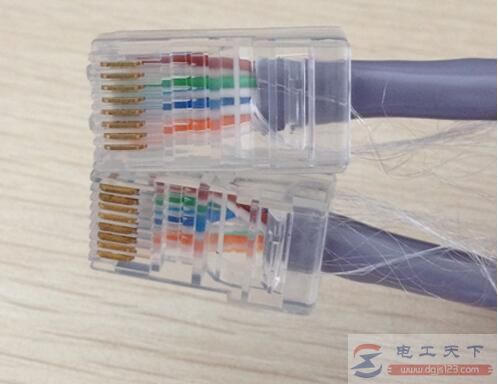

8芯线的做法:
以上就是四芯网线和八芯网线的水晶头的接法,希望对大家有所帮助。
