电流互感器接电流表与电压表的接线图

来源:电工天下   编辑:小电工发布时间:2016-07-26 07:24:48

电流互感器接电流表与电压表的接线图

电流互感器接电流表,电压表时的接线方式。

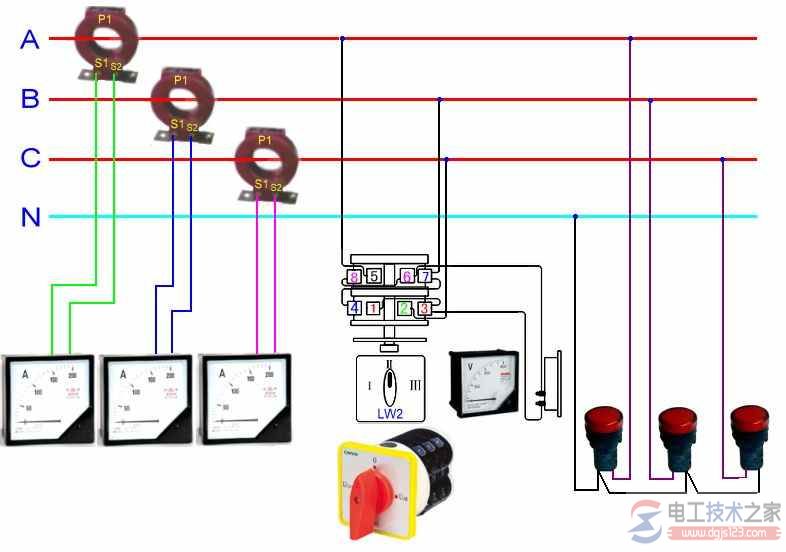

首先,电流互感器的实物接线图
电流互感器接电流表与电压表的接线图

相关产品说明:电流互感器3台,电流表三只,指示灯三只,电压表一只,LW2万能转换开关一个。
基本的接线方式如上,附说明:
2 5 7接电源,3、6接电压表
A,B,C相线,A接5,B接7,C接2。
知识图中所示接线,一般情况下,任意接,通过旋转开关转换供电压表显示相应两相的电压值即可。
