急停按钮实物接线图的四种接线方式

来源:电工天下   编辑:小电工发布时间:2020-11-12 15:26:47

有关急停按钮实物接线图的四种接线方式,一些急停按钮的实物接线图,分别为与不同的低压电器配合使用时的接线原理图,与熔断器、线圈、漏电断路器、接触器、热继电器的结合使用。

急停按钮的实物接线图

一些急停按钮的实物接线图。这里提供了四张急停按钮的实物接线图,分别为与不同的低压电器配合使用时的接线原理图。

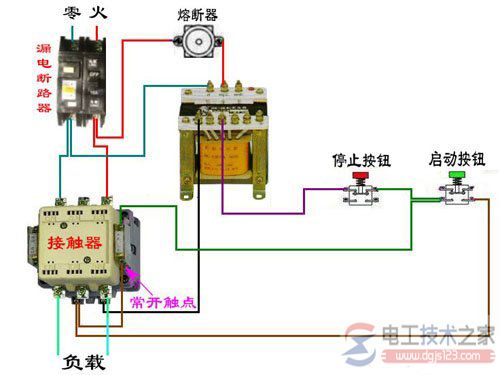

一、急停按钮开关熔断器,线圈,漏电断路器,接触器进行电路操作时的接线图

急停按钮实物接线图1

二、急停按钮开关配合熔断器,接触器时的接线图(最简单的情况)

急停按钮实物接线图2

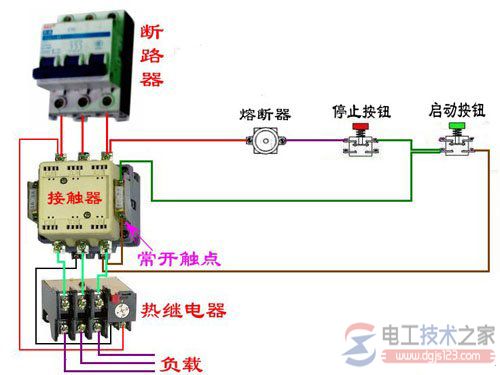

三、急停按钮,熔断器,接触器,热继电器一起使用时接线示意

急停按钮实物接线图3

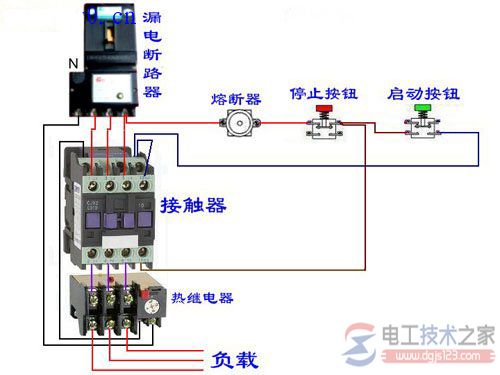

四、急停开关,漏电断路器,接触器,热继电器操作线路控制

急停按钮实物接线图4

注意,以上图片中的歌电器仅为随机选取,可以根据需要进行替换。对于按钮开关,需要根据不同的安装尺寸进行选择,如LAY3-11TS急停开关。

以上几张接线图,在实际使用时需要相互配合使用,才能形成完整的体系。
