电烙铁的经典焊接方法图文教程

来源:电工天下   编辑:小电工发布时间:2020-07-23 10:12:05

有关电烙铁的焊接方法经典教程,介绍了电烙铁的具体使用方法,用电烙铁来熔化焊接材料和做电路的接合,从一个电阻开始学习焊接,用干净的烙铁头同时去接触焊盘和想焊接元件的导线。

电烙铁的焊接方法

电烙铁的焊接方法

确实是很有用的技能 推荐:电烙铁怎么用

电烙铁的焊接方法

这是一个电烙铁

这是一个电烙铁。

它的尖端有足够的热量去熔化

金属的焊接材料。

它的温度大概有200度C!

这是焊料-焊锡丝

电烙铁的焊接方法

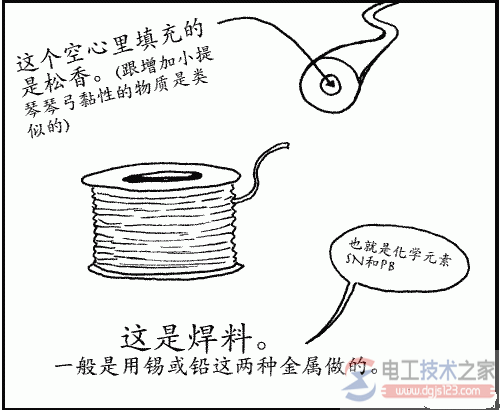

这是焊料。

一般是用锡或铅这两种金属做的。

电烙铁的焊接方法

当焊料加热其温度升高后其中的松香立刻就熔化了。

用电烙铁来熔化焊接材料和做电路的接合。

当焊料加热其温度升高后,其中的松香立刻就熔化了。

电烙铁的焊接方法

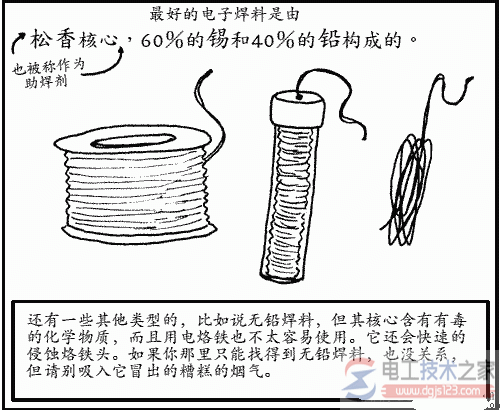

最好的电子焊料是由松香为心,60%的锡和40%的铅构成的。

电烙铁的焊接方法

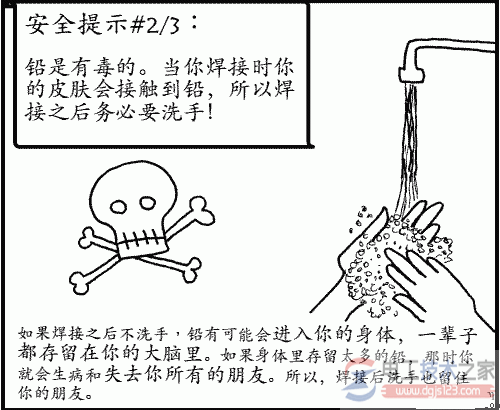

铅是有毒的焊接之后务必要洗手!

铅是有毒的。当你焊接时你的皮肤会接触到铅,所以焊接之后务必要洗手。

电烙铁的焊接方法

电子电路是由电子元件连接在一起构成的。

电烙铁的焊接方法

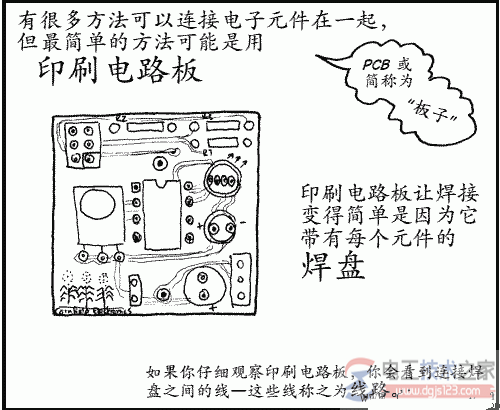

印刷电路板让焊接变得简单是因为它带有每个元件的焊盘

电烙铁的焊接方法

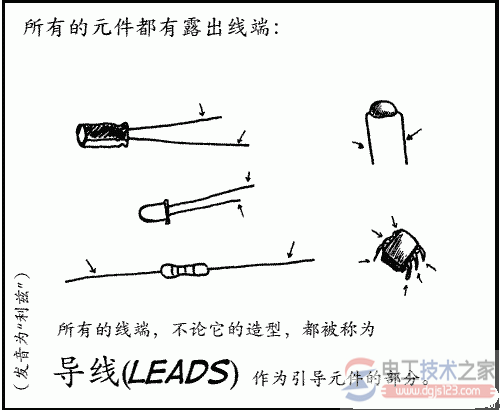

所有的元件都有露出线端

大部分的焊盘中间都会有个洞 是用来焊接的

大部分的焊盘中间都会有个洞 - 电路连接就是由这里穿入导线并焊接的。

电烙铁的焊接方法
