18650电池的焊接方法,焊接时的注意事项

来源:电工天下   编辑:小电工发布时间:2020-06-06 11:18:11

有关18650电池的焊接方法,在对18650电池进行焊接操作时,一般采用什么样的方法为好,是采用点焊的方法,还是用电烙铁锡焊,在焊接时的注意事项有哪些,有不明白的朋友可以参考下。

18650电池的焊接方法

共有二种焊接方法,一是点焊,二是用普通的电烙铁锡焊。大多数情况下,不具备点焊的条件,所以一般都是用电烙铁来进行锡焊。

18650电池的焊接方法,焊接时的注意事项

焊接方法:

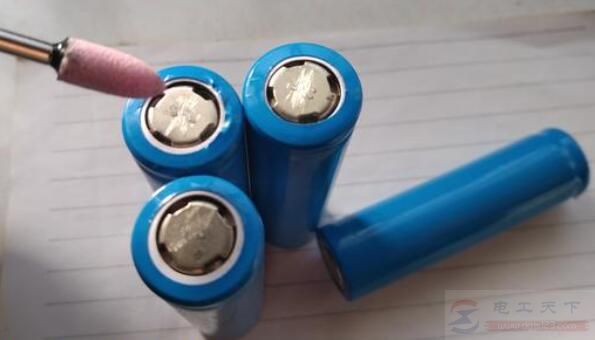

1、用小刀刮掉待焊接处表面的氧化层,露出明亮的金属层,能看出明显的刮痕为好,在刮氧化层时一定要认真仔细。

2、用60瓦或以上的较大功率电烙铁,松香和焊锡丝快速在刮痕处镀锡,一般0.5秒即。稍等一两分钟,等焊点温度降下来后,再焊连接导线。

3、注意:一定要用大功率的电烙铁。小功率的电烙铁热量不够,需要持续几秒加热电池要焊接的地方来升温,才可以给焊点镀上锡,易损坏电池。

18650电池的焊接方法,焊接时的注意事项

细节操作:

1、先用螺丝刀将电池+-接点各括去一个焊点大的外表层。

2、在括痕上点一点儿松香。

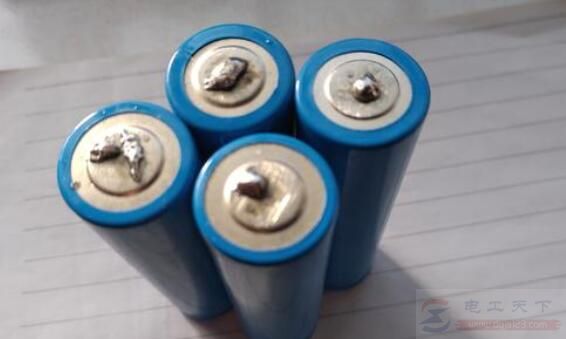

3、用30W烙铁,左手拿焊丝对着松香处用烙铁一点(只两秒钟时间),冷后焊锡就粘住了。

18650电池的焊接方法,焊接时的注意事项

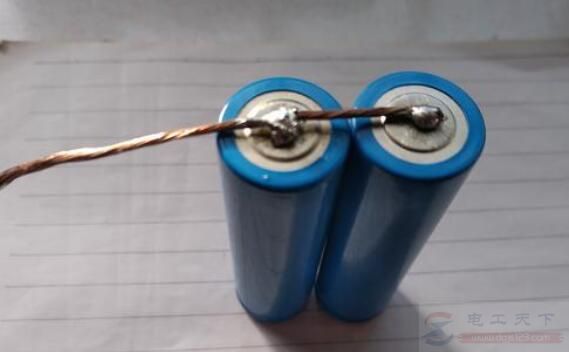

4、把剥好的铜线头刮一下外表,带松香再粘满锡,然后左手拿住把线头贴在电池极的锡点上,用烙铁点熔两秒钟,线就粘住了。

5、这种近似不锈钢的正负极点用烙铁不可能焊牢,注意包装固定好电池,不牵拉和不松脱是可以连接使用的,有的实在不粘连可以焊珠包裹西线端。

不锈钢助焊剂来焊接18650电池的方法

不锈钢助焊剂是一种无色透明液体,可以用来焊接不锈钢制品、镀锌板、铜铝材料及锂电池极片(镀镍)等。使用这种助焊剂,只要用一把功率稍大一些(≥35W)的电烙铁即可方便的焊接18650锂电池。

具体方法:

18650电池的焊接方法,焊接时的注意事项

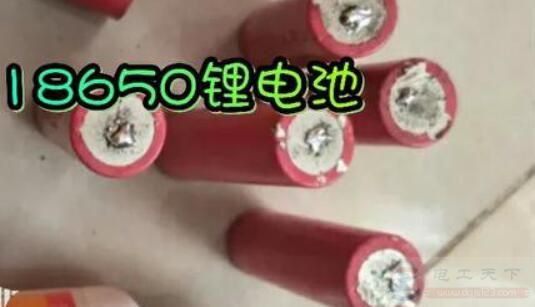

焊接18650锂电池时,先用干净的棉球将锂电池要焊接的部位擦干净,在焊接部位滴一滴不锈钢助焊剂,用烙铁将焊锡丝熔化,即可使焊锡牢固的附着在电池上。

然后,将连接电池用的导线镀上锡,并将镀锡的导线与锂电池上的锡点焊接在一起。

18650电池的焊接方法,焊接时的注意事项

在给锂电池要焊接的部位镀锡时,最好选用功率≥35的电烙铁,否则会因锂电池的金属壳散热较快,导致焊锡不能很好的熔化,从而影响焊接质量。

想用18650锂电池组成一个12V电池,可以选用3节锂电池串联焊接。焊接完后,再套一个18650锂电池专用的热缩管,美观又方便使用。

以上就是18650电池的焊接方法,以及在焊接过程中的注意事项,希望对大家有所帮助。
