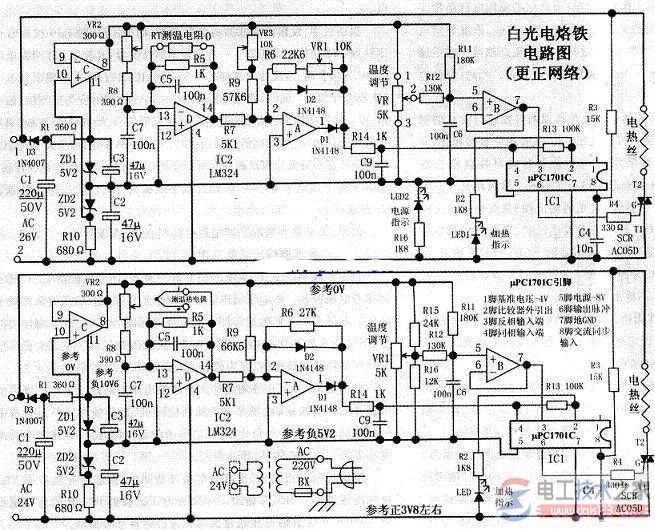

936恒温电烙铁电路图及烙铁构造原理

来源:电工天下时间:2016-10-15 19:17:56 作者:老电工手机版>>

936恒温电烙铁电路图及烙铁构造原理

一、电烙铁的原理
936烙铁是一种可恒温、低电压、长寿命烙铁,具有可靠接地线,并与市电隔离,在修理各种含有贴片元件和集成电路的印制电路板时,尤为方便安全。
主要依靠温度反馈电路来控制发热元件的通电和断电来实现控温的。
936恒温电烙铁
二、电烙铁的构造
936烙铁主要由三大部分组成:变压器,温度控制板,手柄。【936恒温电烙铁电路图及烙铁构造原理

三、电烙铁的工作原理
936烙铁在接通电源后,控制板检测温控回路,温控回路通时,IC1控制Q1导通,发热芯开始通电加热,当温度到了设定温度时,IC1控制Q1断电,停止加热,Q1相当于电子开关,发热芯的电源由Q1来控制。
四、电烙铁使用常见问题的处理方法
936烙铁在接通电源后,控制板检测温控回路,温控回路通时,IC1控制Q1导通,发热芯开始通电加热,同时面板指示灯会常亮,当温度到了设定温度时,IC1控制Q1断电,停止加热,同时面板指示灯会熄灭,当温度过底时再次接通电源,来回反复通断来控制温度。
打开电源开关后,指示灯不亮,不发热,先观察一个细节,指示灯会不会闪一下,(大多数烙铁的现像,也会有个别品牌的不会)会闪一下说明电源巳经给控制板供电了,说明控制板没有检测感温头。
可能的原因有5个方面:1.控制板的座子松动,断线;2控制板座子和手柄接口接触不良;3手柄线有断线;4手柄的烙铁芯坏;5手柄用错,烙铁芯阻值不匹配。
打开电源开关后,指示灯不亮,也不闪,可能的原因有4个方面:1电源线断;2变压器坏;3保险管烧坏;4 Q1坏。【936恒温电烙铁电路图及烙铁构造原理】
指示灯亮,但不发热,可能的原因有4个方面:1控制板上的接头松动,接触不良;2 手柄接头与控制板接头接触不良;3 手柄电线断线;4 发热芯坏。
指示灯亮,发热,但不恒温,烙铁头过热烧红,可能的原因有2方面:1发热芯坏;2手柄用错,烙铁芯阻值不匹配。
