电烙铁五步训练法及电烙铁使用注意事项

电工天下【电工工具】 编辑:小电工 发布时间:2018-02-23 10:16:05

电烙铁五步训练法及电烙铁使用注意事项

常用电烙铁分内热式和外热式2种。

内热式电烙铁的烙铁头在电热丝的外面,这种电烙铁加热快且重量轻。

外热式电烙铁的烙铁头是插在电热丝里面,它加热虽然较慢,但相对讲比较牢固。

电烙铁直接用220V交流电源加热。电源线和外壳之间应是绝缘的,电源线和外壳之间的电阻应是大于200M欧姆。

电子爱好者通常使用30W、35W、40W、45W、50W的烙铁。功率较大的电烙铁,其电热丝电阻较小。欧姆定律导出公式:R=U/I=U/I*U/U=U^2/P。

电烙铁怎么用

一、焊接操作姿势与卫生

焊剂加热挥发出的化学物质对人体是有害的,如果操作时鼻子距离烙铁头太近,则很容易将有害气体吸入。一般烙铁离开鼻子的距离应至少不小于30cm,通常以40cm时为宜。
电烙铁拿法有三种,如图一所示。反握法动作稳定,长时间操作不宜疲劳,适于大功率烙铁的操作。正握法适于中等功率烙铁或带弯头电烙铁的操作。一般在操作台上焊印制板等焊件时多采用握笔法。
焊接操作姿势与卫生

《电烙铁的使用》

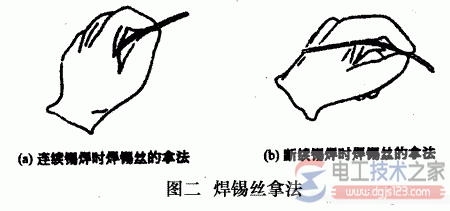

焊锡丝一般有两种拿法,如图二所示。由于焊丝成分中,铅占一定比例,众所周知铅是对人体有害的重金属,因此操作时应戴手套或操作后洗手,避免食入。
使用电烙铁要配置烙铁架,一般放置在工作台右前方,电烙铁用后一定要稳妥放置在烙铁架上,并注意导线等物不要碰烙铁头,以免被烙铁烫坏绝缘后发生短路。

二、五步法训练
电烙铁五步训练法
作为一种初学者掌握手工锡焊技术的训练方法,五步法是卓有成效的,值得单独作为一节来讨论。

不少电子爱好者重通行一种焊接操作法,即先用烙铁头沾上一些焊锡,然后将烙铁放道焊点上停留等待加热后焊锡润湿焊件。

这种方法,不是正确的操作方法。虽然这样也可以将焊件焊起来,但却不能保证质量。从我们所了解的锡焊机理不难理解这一点。
电烙铁

如图三所示,当我们把焊锡融化到电烙铁头上时,焊锡丝中的焊剂伏在焊料表面,由于烙铁头温度一般都再250℃-350℃以上,当烙铁放道焊点上之前,松香焊剂将不断挥发,而当烙铁放到焊点上时由于焊件温度低,加热还需一段时间,在此期间焊剂很可能挥发大半甚至完全挥发,因而在润湿过程中由于缺少焊剂而润湿不良。同时由于焊料和焊件温度差很多,结合层不容易形成,很难避免虚焊。更由于焊剂的保护作用丧生后焊料容易氧化,质量得不到保证就在所难免了。
