怎么选用电子电路锡焊工具电烙铁?

来源:电工天下   编辑:小电工发布时间:2021-11-13 07:17:02

在电子电路的焊接操作中,总是少不了电烙铁这种工具的,那么在选用电烙铁时需要考虑如下四大因素:

1、设备的电路结构形式。

2、被焊器件的吸热、散热状况。

3、焊料的特性。

4、使用是否方便。

怎么选用电子电路锡焊工具电烙铁?

选用的电烙铁,其功率、加热形式和烙铁头的形状等应满足上述四个方面的要求。

一般小件(如小型元器件、电路板等)的焊接,宜选用 20-25瓦电烙铁;大件(如接线柱等)的焊接,宜选用 35-75瓦的电烙铁。

但是,选用电烙铁的功率时,需要注意电烙铁的加热方式。加热方式相同的电烙铁,一般功率越大,烙铁头的温度越高,热容量越大。如果加热方式不同,相同瓦数的电烙铁的实际功率却相差很大。例如,一个20瓦的内热式电烙铁,其实际功率就相当于一个25-45瓦外热式电烙铁的实际功率。

烙铁头的状态应适合焊接面的要求和焊点的密度。烙铁头有直轴式和弯轴式两种。直轴式烙铁头便于垂直操作,其头端是焊接工作面, 一般与轴的垂直面成 10-25°夹角,也有采用 45°夹角的,外形如马蹄形,使用比较方便。

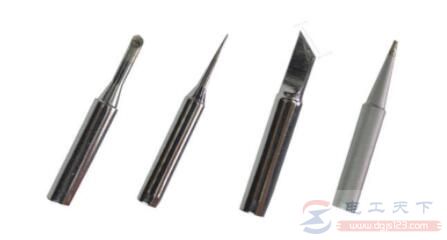

根据不同装配物体的焊接需要,烙铁头还有图所示的几种形状。如果在烙铁头切面上钻小孔,则可以便于焊接针状部分,头端细小的烙铁头,可焊接焊接面较小的部位。焊接小型元件和电路板铜箔用的烙铁头,其合理直径为4-5毫米。
