示波器怎么用?示波器使用方法【图解】

来源:电工天下   编辑:小电工发布时间:2015-10-08 21:55:23

示波器的使用方法

示波器是一种电子测量仪器。它能把肉眼看不见的电信号变换成看得见的图象,便于人们研究各种电现象的变化过程。不少物理实验中会需要用到示波器,我大学时候修过一年的物理,使用过示波器,示波器的基本使用方法。

工具/原料
SR-8型双踪示波器

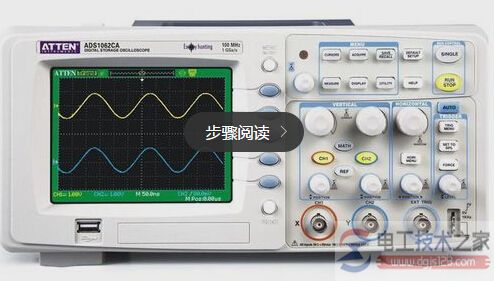

SR-8型双踪示波器,如下图,面板设置部分略过,直接演示使用方法。

示波器的用法1


示波器初次使用前或久藏复用时,有必要进行一次能否工作的简单检查和进行扫描电路稳定度、垂直放大电路直流平衡的调整。示波器在进行电压和时间的定量测试时,还必须进行垂直放大电路增益和水平扫描速度的校准。

示波器的用法2

示波器的使用方法
选择Y轴耦合方式:根据被测信号频率的高低,将Y轴输入耦合方式选择“AC-地-DC”开关置于AC或DC

示波器的用法3

示波器的使用方法
选择Y轴灵敏度:根据被测信号的大约峰-峰值(如果采用衰减探头,应除以衰减倍数;在耦合方式取DC档时,还要考虑叠加的直流电压值),将Y轴灵敏度选择V/div开关(或Y轴衰减开关)置于适当档级。实际使用中如不需读测电压值,则可适当调节Y轴灵敏度微调(或Y轴增益)旋钮,使屏幕上显现所需要高度的波形。

示波器的用法4

示波器的使用方法
选择触发(或同步)信号来源与极性:通常将触发(或同步)信号极性开关置于“+”或“-”档。

示波器的用法5

示波器的使用方法
选择扫描速度:根据被测信号周期(或频率)的大约值,将X轴扫描速度t/div(或扫描范围)开关置于适当档级。实际使用中如不需读测时间值,则可适当调节扫速t/div微调(或扫描微调)旋钮,使屏幕上显示测试所需周期数的波形。如果需要观察的是信号的边沿部分,则扫速t/div开关应置于最快扫速档。

示波器的用法6

示波器的使用方法
输入被测信号: 被测信号由探头衰减后(或由同轴电缆不衰减直接输入,但此时的输入阻抗降低、输入电容增大),通过Y轴输入端输入示波器。

示波器的用法7

示波器的使用方法
示波器的使用就以上步骤了,是不是觉得很简单呢!

注意事项
示波器使用前一定要校准!
当示波器没有光点或波形时,应检测电源是否接通;也有可能是辉度旋钮未调节好、X,Y轴移位旋钮位置调偏、Y轴平衡电位器调整不当,造成直流放大电路严重失衡导致。
