蓄电池串联并联方法_蓄电池电池组串并联

来源:电工天下   编辑:小电工发布时间:2017-03-01 08:16:02

蓄电池串联并联方法_蓄电池电池组串并联

蓄电池串联并联示意图

1、蓄电池并联

为了得到更多的电量,可以把两个或者更多个电池并联起来。除了把电池并联起来,另一个办法是使用尺寸更大的电池。由于受到可以选用的电池的限制,这个办法并不适用于所有情况。此外,大尺寸的电池也不适合做成专用电池所需要的外形规格。大部分的化学电池都可以并联使用,而锂离子电池最适合并联使用。由四节电池并联而成的电池组,电压保持为1.2V,而电流和运行时间则增大到四倍。

电池组的实例与电池串联相比,在电池并联电路中,高阻抗或“开路”电池的影响较小,但是,并联电池组会减少负载能力,并缩短运行时间。这就好比一个发动机只启动了三个汽缸。电路短路所造成的破坏会更大,这是因为,在短路时,出现故障的电池会迅速地耗尽其他电池里的电量,并引起火灾。

2、蓄电池串联

需要高电量的便携设备,一般是由两节或更多节电池串联起来的电池组供电。如果使用高电压的电池,导体和开关的尺寸可以做得很小。中等价位的工业电动工具一般使用电压为12V至19.2V的电池供电;而高级电动工具使用电压为24V至36V的电池,以获得更大的电力。汽车工业最终把启动器的点火电池电压从12V(实际上是14V)提高到36V,甚至是42V.这些电池组是由18节串联起来铅酸性电池组成。在早期的混合型汽车中,用来供电的电池组,电压为148V.比较新的车型所使用的电池组,电压高达450V至500V,大部分是镍基化学电池。一个电压为480V的镍金属氢电池组是由400节镍金属氢电池串联而成。有一些混合型汽车也用铅酸性电池做过试验。

42 V的汽车用电池价格昂贵,而且,比起12V电池,它在开关上会产生更多的电弧。使用高电压电池组所带来的另一个问题,就是有可能遇到电池组里的某一节电池失效的情况。这就像一个链条,串联在一起的电池越多,出现这种情况的几率就越高。只要一节电池有问题,它的电压就会降低。到最后,一节“断开”的电池可能会中断电流的输送。而要更换“坏”电池也绝非易事,因为新老电池是互不匹配的。一般说来,新电池的容量要比老电池的高得多。

一个电池组的实例,第三节电池仅产生0.6V的电压,而不是正常的1.2V(图1)。随着工作电压的下降,它比正常电池组更快地达到放电结束的临界点,同时,它的使用时间也急剧缩短。一旦设备因电压过低而切断电源,其余三节仍然完好的电池就不能把所存储的电量送出来了。这时,第三节电池还呈现很大的内阻,如果此时还带有负载,那么,将会导致整个电池链的输出电压将大幅度下降。在一组串行电池中,一节性能差的电池,就像是一个堵住水管的塞子,会产生巨大的阻力,阻止电流流过去。第三节电池也会短路,这将使终端的电压降低至3.6V,或者,使电池组链路断开并切断电流。一个电池组的性能是取决于电池组里最差的那块电池的性能。

蓄电池串联并联方法,蓄电池电池组串并联,说到蓄电池的串联与并联,不能不提到电池组的实例与电池串联、电池并联,蓄电池串联与并联的原理示意图。

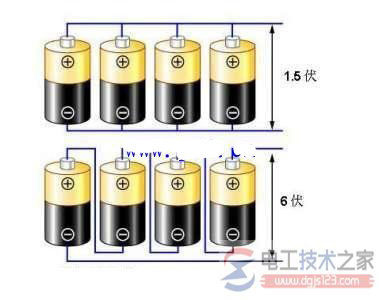

上图是并联(容量叠加,电压不变)
下图是串联(电压叠加,容量不变)
