7股铜芯导线的直线衔接与T形分支衔接方法
来源:电工天下时间:2020-06-13 07:57:53 作者:老电工手机版>>

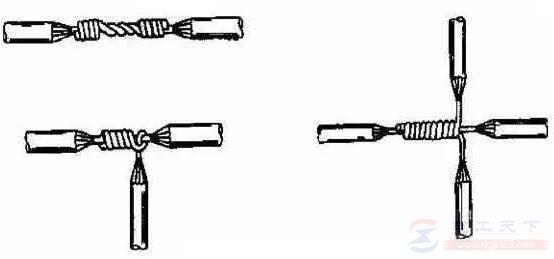

有关7股铜芯导线的衔接方法,在实际的导线衔接操作中,常用的方法共有二种,一种是直线衔接,一种是T形分支衔接,具体的衔接操作过程,感兴趣的朋友可以了解下。
7股铜芯导线的衔接方法
1、7股铜芯导线的直线衔接
7股铜芯导线的直线衔接的操作方法:
先将两线线端剖削出约150mm并将接近绝缘层约1/3段线芯绞紧,散开拉直线芯。清洗线芯外表氧化层,然后将线芯整理成伞状,把两伞状线芯隔根对叉。
理平线芯,把7根线芯分红2、2、3三组,把第一组2根线芯扳紧,顺时针方向严密环绕2圈后扳平余下线芯,再把第二组的2根线芯扳笔直。
用第二组线芯压住第一组余下的线芯严密环绕2圈扳平余下线芯,用第三组的3根线芯压住余压的线芯,严密环绕3圈,切除余下的线芯,钳平线端,用相同的办法完结另一边的环绕,完结7股导线的直线衔接。
2、7股铜芯导线的T形分支衔接
7股铜芯导线的T形分支衔接的操作方法:
剖削干线和支线的绝缘层,绞紧支线接近绝缘层1/8处的线芯,散开支线线芯,拉直并清洗外表。
把支线线芯分红4根和3根两组排齐,将4根组刺进干线线芯中心。
把留在外面的3根组线芯,在干线线芯上顺时针方向严密环绕4~5圈,切除余下线芯钳平线端。再用4根组线芯在干线线芯的另一侧顺时针方向严密环绕3~4圈,切除余下线芯,钳平线端,所示完结T形分支衔接。
剖削导线绝缘层:用剥线钳或钢丝钳克扣导线的绝缘层,或用电工刀剖削塑料硬线的绝缘层。
注意,在用电工刀剖削塑料硬线绝缘层时,电工刀刀口在需求剖削的导线上与导线成450夹角,斜切入绝缘层,然后以250度角歪斜推削。
最后,将剖开的绝缘层折叠,齐根剖削。剖削绝缘时不要削伤线芯。
注意事项
在导线与接线端子衔接时,10m㎡及以下的单股导线,一般在导线端部弯一圆圈接到接线端子上,而4m㎡以上的多股铜线则需要装接线鼻子,然后再与接线端子接线。
以上就是7股铜芯导线的直线衔接与T形分支衔接的具体方法,希望对大家有所帮助。
