导线绝缘层的剥削方法图解

来源:电工天下   编辑:老电工发布时间:2020-03-31 11:11:40

有关导线绝缘层的剥削方法,用电工刀或钢丝钳来剖削绝缘层,包括电磁线绝缘层的剖削,电力线绝缘层的剖削,塑料硬线绝缘层的剖削,塑料软线绝缘层的剖削等。

导线绝缘层的剥削方法

导线连接前,只有把导线端头的绝缘层彻底清除干净,才能保证线头与线头之间有良好的电接触。电工必须学会用电工刀或钢丝钳来剖削绝缘层,各种类型导线剖削方法有所不同。

1、电磁线绝缘层的剖削

1)漆包线

直径为0.lmm以上的线头,可用细沙纸擦去漆层;直径在0.6mm以上的线头,可用电工刀刮削漆层;直径在0.lmm以下的线头,也可用细纱纸擦除,但细芯易于折断,要细心留意。

2)丝包线

线径较小时,把丝包层向后推缩露出线芯。线径较大时,松散部分丝包层,向后推缩露出线芯,然后用细沙纸擦去线芯的氧化层。

3)纸包线

剥除纸包层,露出一定长度的线芯,然后左手拉紧导线,用绝缘清漆或虫胶酒精液将纸层粘牢,以防继续松散,再用细砂纸擦去线芯表面的氧化层。

2、电力线绝缘层的剖削

1)塑料硬线绝缘层的剖削

剖削塑料硬线的绝缘层,用剥线钳最方便,但电工人员必须会用电工刀或钢丝钳来剖削。

① 线芯截面为4 mm2及以下的塑料硬线,一般用钢丝钳剖削。

具体操作方法:

用左手捏住导线,根据线头所需长度,用钳头刀口轻切塑料层,但不可切入芯线,然后用右手握住钳子头部,用力向外勒去塑料层。右手握住钢丝钳时,用力要适当,避免伤及线芯。如图1示。

钢丝钳刀口剖削导线绝缘层

图1用钢丝钳刀口剖削导线绝缘层

② 线芯截面大于4 mm2  的塑料硬线,可用电工刀来剖削绝缘层。

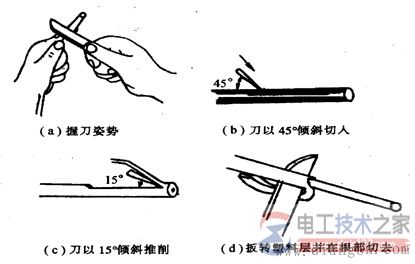

电工刀剥离塑料硬线绝缘层

图2 电工刀剥离塑料硬线绝缘层

操作方法:如图2所示,根据所需的线端长度,用电工刀以45o倾斜角切入塑料绝缘层,注意掌握刀口位置,使之刚好削透绝缘层而又不伤及线芯,接着刀面与芯线保持15o角左右,用力向线端推削出一条缺口,然后把未削去的绝缘层剥离线芯,向后扳转,再用电工刀切齐。
