铜芯电缆载流量表,电工必备铜芯电缆载流量对照表

来源:电工天下   编辑:小电工发布时间:2020-01-08 20:09:06

电工必备铜芯电缆载流量对照表

一、电缆载流量是什么

电缆载流量是指一条电缆线路在输送电能时所通过的电流量,在热稳定条件下,当电缆导体达到长期允许工作温度时的电缆载流量称为电缆长期允许载流量。

电缆载流量是指一条电缆线路在输送电能时所通过的电流量,在热稳定条件下,当电缆导体达到长期允许工作温度时的电缆载流量称为电缆长期允许载流量。

导线的载流量与导线截面有关,也与导线的材料、型号、敷设方法以及环境温度等有关,影响的因素较多;

很多电工对电线电缆的安全载流量不是很清楚,这对于选择合理的电线电缆是有影响的,采用更高阶的电线电缆会导致成本增加,而选择太低阶的则容易引发用电事故。

二、电线电缆载流量对照表

电缆线每平方米的载流量有两种方法确定:查对应的电缆安全载流量对照表(如下表),可以直接得到,当然也可以通过口诀计算得出结果。

来看下电线电缆对应的安全载流量对照表。

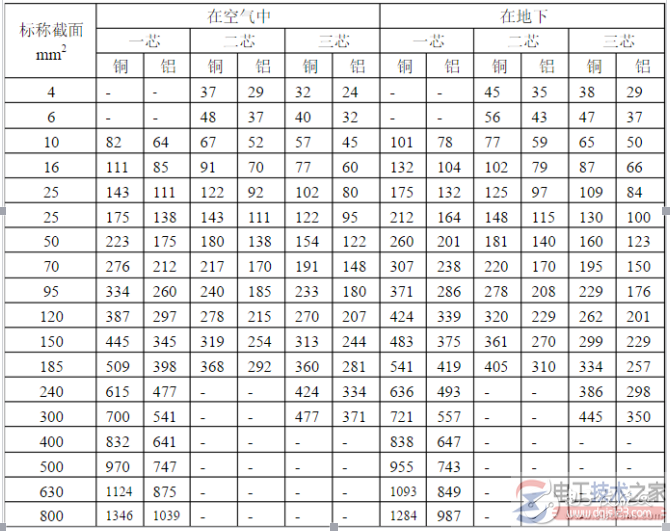

电工必备铜芯电缆载流量对照表1

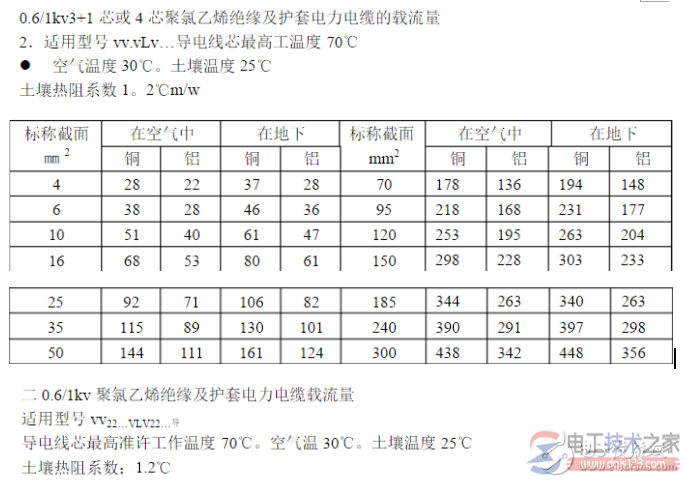

电工必备铜芯电缆载流量对照表2

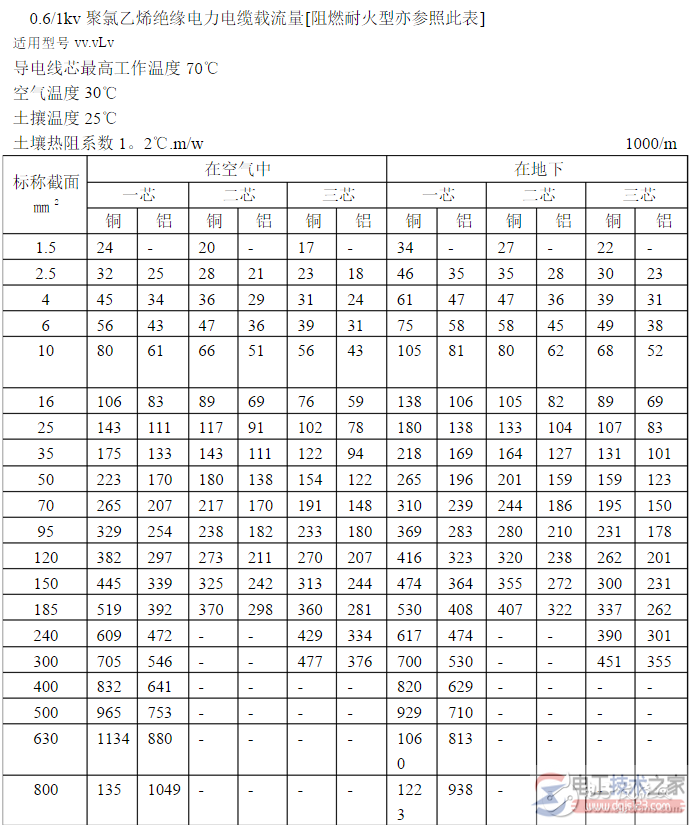

电工必备铜芯电缆载流量对照表3

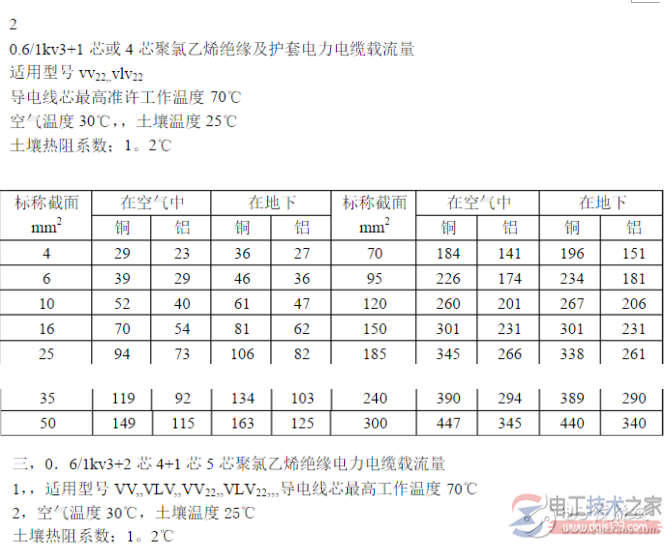

电工必备铜芯电缆载流量对照表4

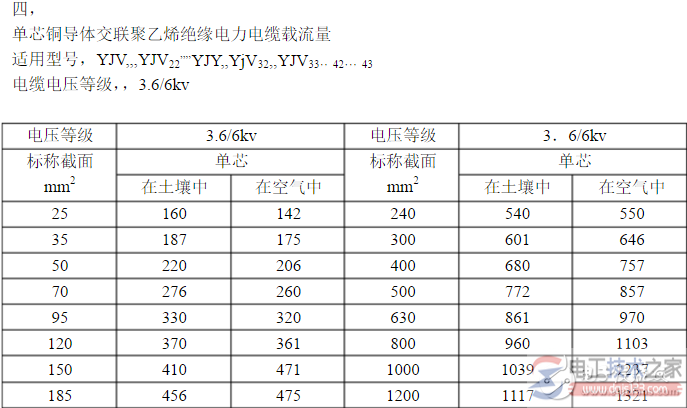

电工必备铜芯电缆载流量对照表5

电工必备铜芯电缆载流量对照表6
