多股铜导线的二种分支连接方法
来源:电工天下时间:2020-03-31 09:41:34 作者:老电工手机版>>
有关多股铜导线的连接方法,在线路施工中,如何进行多股铜导线的分支连接,有二种可参考的导线连接方法,一起来看下。
多股铜导线的分支连接
在将多股铜导线进行T字分支连接时,一共有两种连接方法,下面是导线连接时的操作步骤,供大家参考。
1、连接方法一
如下图:
将支路芯线90°折弯后与干路芯线并行(见图(a)),然后将线头折回并紧密缠绕在芯线上(见图(b))。
2、连接方法二
如下图:

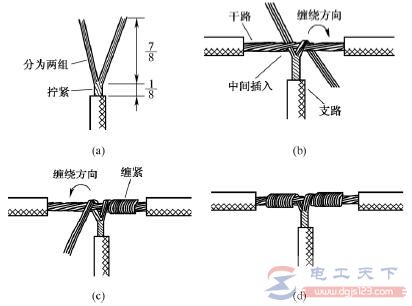

将支路芯线靠近绝缘层的约1/8芯线 绞合拧紧,其余7/8芯线分为两组(见图(a)),一组插入干路芯线当中,另一组放在干路芯线前面,并朝右边按图(b)所示方向缠绕 4~5圈。
然后,将插入干路芯线当中的那一组朝左边按图(c)所示方向缠绕4~5圈,连接好的导线如图(d)所示。
以上就是多股铜导线的分支连接方法,希望对大家有所帮助。
