导线与接线柱的几种连接方法

来源:电工天下   编辑:小电工发布时间:2020-04-01 14:03:50

在一些常用电器或电气装置上,一般都会有连接导线的接线柱,常用的接线柱有针孔式、螺钉平压式和瓦形式三种,这里介绍的导线与接线柱的接线方法,也主要是针对这三种来接线的。

导线与接线柱的连接方法

1、导线与针孔式接线柱的连接

在针孔式接线柱头上接线时,如果单股芯线较粗,只要按要求的长度把芯线插入针孔,旋紧螺钉即可。

如果单股芯线较细,则要把芯线双根插入针孔,使压接螺钉紧顶在双股芯线的中间,如图1;

导线与接线柱的连接方法

图1,导线与针孔式接线柱的连接

如果是多根细丝的软线芯线,必须先绞紧,再插入针孔,切不可有细丝露在外边,以免发生短路事故。

无论是单股还是多股芯线,线头插入针孔时必须插到底,导线绝缘层不得插入孔内,针孔外的裸线长度不得超过3mm。

2、 线头与螺钉平压式接线柱的连接

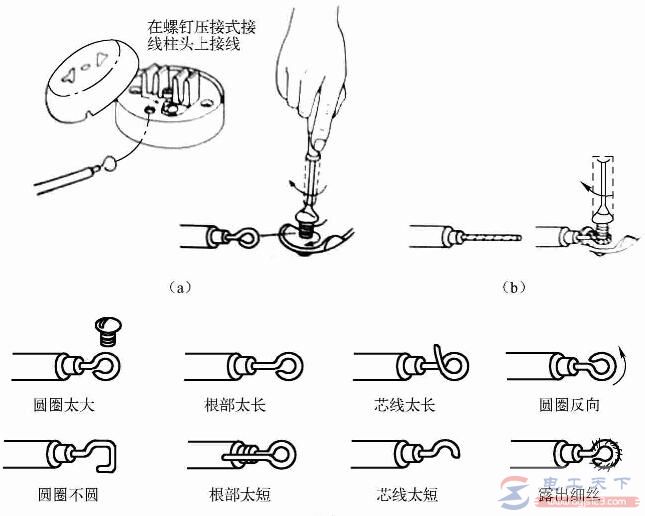

线头与螺钉平压式接线柱连接时,如果是较小截面单股芯线,则必须把线头弯曲成羊眼圈状(羊眼圈弯曲的方向应与螺钉旋紧的方向一致)套在螺钉上,再旋紧螺钉即可,如图2(a)。

如果是多根细丝的软线芯线,则要把芯线绞紧后顺着螺钉旋紧的方向绕螺钉一圈,再在线头的根部绕一圈,然后上紧螺钉,剪去余下的芯线,如图2(b)。注意避免羊眼圈状的不合格现象,如图2(c)。

导线与接线柱的连接方法

图2,线头与螺钉平压式接线柱的连接

对于较大截面的单股芯线与螺钉平压式接线柱连接时,线头上必须装上接线耳,由接线耳与接线柱连接。

3、线头与瓦形接线柱的连接

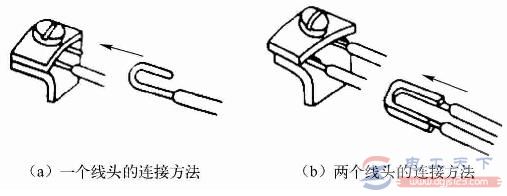

瓦形接线柱的垫圈为瓦形。压接前,将已去除氧化物的线头弯成U形,如图3(a),然后将其卡入瓦形垫圈下方进行压接,如图3(b)。

导线与接线柱的连接方法

图3,线头与瓦形接线柱的连接

以上介绍了导线与接线柱的几种连接方法,希望对大家有所帮助。
