怎么判断三极管的极性

来源:电工天下   编辑:小电工发布时间:2022-01-06 20:50:37

对于初学者来说,如何判断三极管的极性,是一个非常考验人也必须面对的问题,但如果会使用指针式万用表测量二极管,那么用来判断三极管的极性,也是一件比较简单的事情。

判断三极管的极性

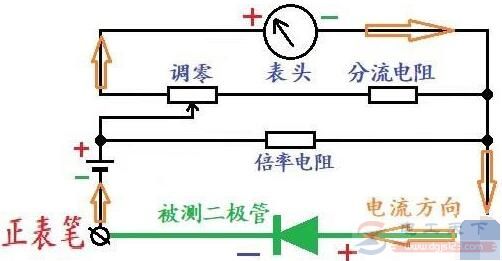

下面是一个用指针式万用表测量二极管的原理图:

怎么判断三极管的极性

由图中可知,当二极管呈现导通状态时,黑色表笔接触的为二极管正极,反之为负极。

在了解这一常识之后,下面就可以测量三极管了,无论是锗管的三极管还是硅管的三极管,按极性来分只有两种,也就是NPN型和PNP型。

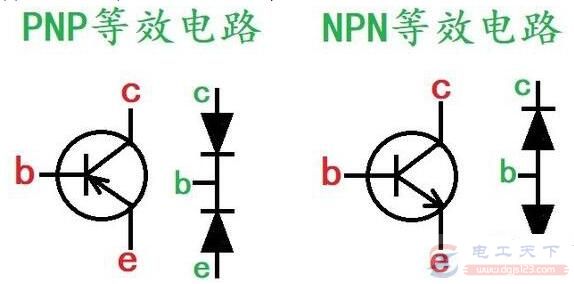

为了更加直观,这里把三极管内的两个PN结等效为两个二极管,并且画了一个专门用来判断极性的等效电路图(此图只用于判断极性,与三极管工作原理无关):

怎么判断三极管的极性

有了测量二极管的经验,从三极管的三条腿中找出两个“二极管”就非常容易了,而两个二极管对接的公共端就是b。

在测量中应注意如下问题:

1、硅锗两种材料的导通电压及穿透电流不同,为了防止测试数据偏大或偏小,测锗管最好用Rx100档,硅管用Rx1K档。

2、如果测量时有一个PN结反向电阻有些小,那么该PN结就是由b和e组成。由于b已经找出,e比较容易确定,剩下的一个极就是C。如果两个PN结的正反向电阻无明显区别,则需要按下面第三条来进一步区分c和e。

3、先假设其中一条引脚为c,用黑表笔(PNP型用红色表笔)接触C,红表笔接触e。然后用一个100K的电阻跨接在c和b之间,如果前面假设的c和e是正硧的,此时指针应有较大幅度的偏转。如果偏转较小,说明c和e颠倒了,反过来再试。

在掌握了上述的测试方法和过程后,就能快速判断出三极管的极性。
