一文看懂数字万用表测量三极管放大倍数β的方法

三极管的放大倍数β不是一个固定不变的参数，随着环境温度的变化而变化，集电极电流过大或过小，管子的β都会变小，故同一个β测量电路，换一个管子测得的β就会不同。

以下是数字万用表测量β的原理及用其测量三极管β值的方法，介绍一个精确测量三极管β的实用电路，供大家参考。

1、数字万用表β测量电路

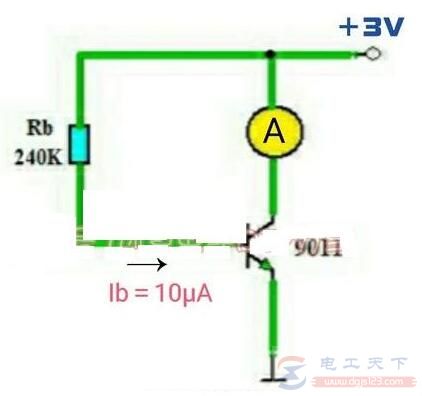

一般的数字万用表大都是采用上图所示电路来测量三极管β的，这里以NPN型三极管为例介绍一下β测量原理（PNP型三极管测量原理与之一样）。

图中3V电压为万用表内部的基准电压，Rb为三极管的基极电阻，这里假定测量的硅三极管（实际上三极管几乎都是硅三极管，锗三极管很少见）的be结压降为0.6V，则三极管的测试电流Ib为10μA，如果被测的管子为NPN型硅三极管，那么通过串接在集电极的直流电流表即可读出集电极电流。

三极管的β＝Ic/Ib，测得的数据为Ic/10μA，即为三极管的β，这就是数字万用表测量β的基本原理。

2、数字万用表测量β的方法

数字万用表都带有放大倍数测量功能，在测量β时，将量程开关拨至hFE位置（见上图），然后根据被测三极管的极性，将引脚正确的插入相应的插孔，即可读出三极管的β。上图测量NPN型三极管9014的β值，显示的实际β为217。

在用数字万用表测量管子的β时，三极管的引脚不能插错，否则万用表会显示溢出“1”。另外，如果被测三极管是坏的，万用表也会显示溢出“1”。

3、精确测量三极管β的方法

由于硅三极管be结的正向压降并不正好是0.6V，不同型号或不同批次的管子，它们的be结正向压降也不相同，故数字万用表β测量电路的测试电流Ib不太稳定，其β测量精度并不高。

如果需要精确测量β的大小，可以采用上图恒流电路来测量β。本电路的测试电流Ib由LM334恒流源IC产生（具体电路省略），故测试电流Ib的大小与三极管be结正向压降的大小无关，不论测量硅管还是锗管，其测试电流Ib皆为固定的10μA，测得的Ic只与管子的β有关。
