怎么判断三极管的类型,快速分辨三个引脚的方法

来源:电工天下时间:2022-05-22 07:21:41 作者:老电工手机版>>

有关三极管的知识,在半导体器件中三极管是基本原件之一,在电路中起着十分重要的作用,也是电子电路的核心器件,三极管的类型有哪些,如何快速分辨三极管的不同引脚,下面来了解下。

三极管类型的判断方法

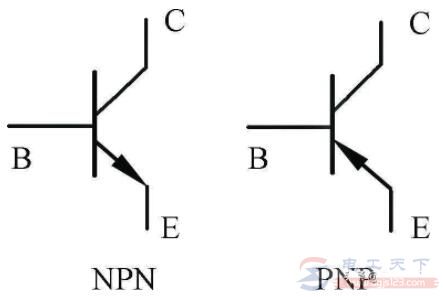

1、三极管

怎么判断三极管的类型,快速分辨三个引脚的方法

三极管,全称半导体三极管,也称双极型晶体管、晶体三极管,一种控制电流的半导体器件。

三极管具有把微弱信号放大成幅度值较大的电信号的作用,也可以用作无触点开关。

2、三极管的管脚识别

怎么判断三极管的类型,快速分辨三个引脚的方法

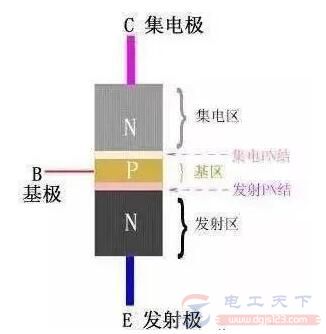

三极管由两个PN结、三个电极和管壳组成,三个电极分别称为集电极C、发射极E和基极B。

两个PN结把整块半导体分成三部分,中间部分是基区,两侧部分是发射区和集电区,此外三极管又分为PNP和NPN型两类。

那么,如何识别三极管的管脚,以下是常用方法:

怎么判断三极管的类型,快速分辨三个引脚的方法

测量三极管常用的简单口诀:三颠倒,定基极,顺箭头,偏转大,测不准,上舌头。

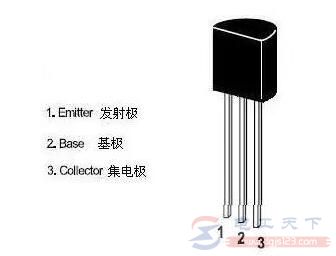

将三极管平面正方形的一面面对自己,管脚向下。从左边到右边,对应的三个管脚分别是发射极E、基极B、集电极C。

说明:用指针万用表测试三极管,黑(红)表笔输出正(负)电压,给集电极(发射极)加电,舌头舔一下基极,不仅可以判断管脚,并且可以初步判断出放大倍数。
