测量BJT三极管好坏的方法详解

来源:电工天下时间:2021-12-22 09:32:47 作者:老电工手机版>>

在电子线路中BJT三极管是很常见的三极管,也称为双极型晶体管,其好坏可以用万用表进行测量,以数字万用表测量8050为例,介绍下三极管质量好坏的判断方法,供大家参考。

测量BJT三极管好坏的办法

共分为三个步骤,一是判断管型,二是测量基极,三是测量发射极和集电极之间的电阻值。

1、判断管型

测量BJT三极管好坏的方法详解

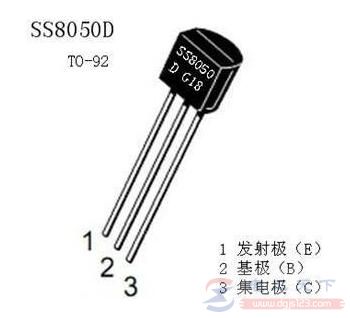

找出三极管的基极,以8050为例,通过查找资料知道,这是一个NPN型三极管,中间脚位是基极,然后将数字万用表拨至二极管档位。

2、测量基极

测量BJT三极管好坏的方法详解

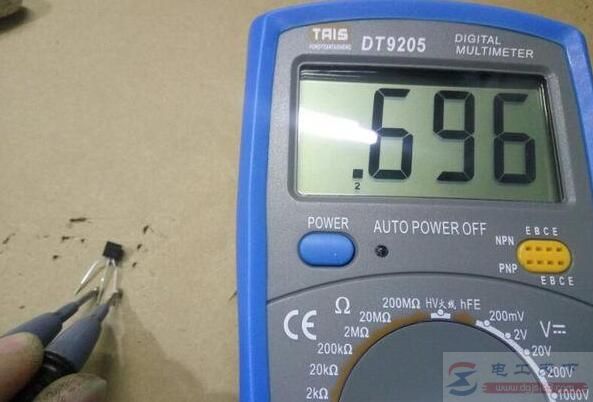

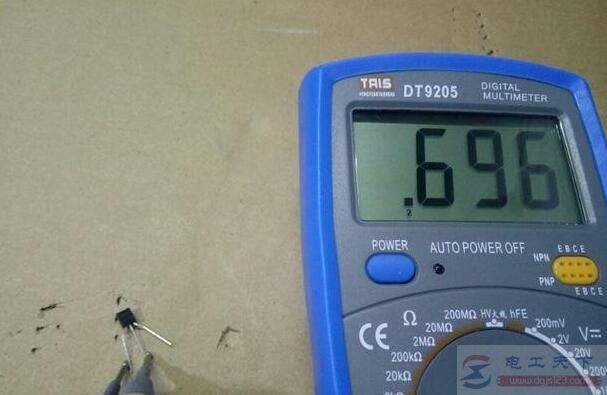

用红表笔接三极管的基极,黑表笔分别触碰发射极和集电极,正常情况下数值相差不大,比如上下两图中,分别测量基极到发射极和基极到集电极的正向压降,数值一样大,说明内部的两个PN结正常,如差值过大,则不能继续使用。

3、测量极间阻值

测量BJT三极管好坏的方法详解

测量发射极和集电极之间的电阻值,正常情况下阻值为无穷大,如显示短路或有阻值,说明CE间已经击穿,被测三极管不能再用。

以上就是三极管的测量好坏的方法,但测量结果只能表明三极管的静态参数正常,由于是半导体器件,静态测量正常只能说明三极管没有击穿或断路等严重损坏,至于性能的好坏无法测量出来。在实际检修时,如发现三极管已损坏,应及时换成新的三极管。
