三菱plc基本连接与驱动指令类型与功能说明

来源:电工天下时间:2020-03-04 10:10:47 作者:老电工手机版>>

有关三菱plc基本连接与驱动指令类型与功能说明,三菱plc基本的连接与驱动指令有:LD、LDI、OUT、AND、ANI、OR、ORI、ORB、ANB,各指令的功能及使用说明图解。

三菱plc连接与驱动指令

三菱plc基本的连接与驱动指令有:LD、LDI、OUT、AND、ANI、OR、ORI、ORB、ANB,以下分析说明各指令的功能及使用。

1、LD、LDI

LD称为“取”指令,用于单个常开触点与左母线的连接。

LDI称为“取反”指令,用于单个常闭触点与左母线的连接。

2、OUT

OUT称为“驱动”指令,是用于对线圈进行驱动的指令。“取”指令与“驱动”指令的使用如下图所示。

三菱plc基本连接与驱动指令

指令使用说明:

1) LD和LD一指令可以用于软元件X、Y、M、T、C和S。

2) LD和LDI指令还可以与ANB、ORB指令配合,用于分支电路的起点处。

3) OUT指令可以用于Y、M、T、C和S,但是不能用于输入继电器X。

4) 对于定时器和计数器,在OUT指令之后应设置常数K或数据寄存器D。

3、AND、ANI

AND称为“与”指令,用于单个常开触点的串联,完成逻辑“与”的运算。

ANI称为“与非”指令,用于单个常闭触点的串联,完成逻辑“与非”的运算触点串联指令的使用如下图所示。

三菱plc基本连接与驱动指令

指令使用说明:

1) AND, ANI的目标元件可以是X、Y、M、T、C和S。

2)触点串联使用次数不受限制。

4、OR / ORI

OR称为“或”指令,用于单个常开触点的并联,实现逻辑“或”运算。

ORI称为“或非”指令,川于单个常闭触点的并联.实现逻辑“或非”运算触点并联指令的使用如下图所示。

三菱plc基本连接与驱动指令

5、ORB、ANB

ORB称为“块或”指令,用于两个或两个以上触点串联而成的电路块的并联。

ANB称为“块与”指令,用于两个或两个以上触点并联而成的电路块的串联。

ORB指令的使用如下图所示。

三菱plc基本连接与驱动指令

ORB指令的使用说明:

1)电路块并联时,对于电路块的开始应该用LD或LDI指令。

2)如有多个电路块并联时,要对每个电路块使用ORB指令。连续使用次数不应超过8次。ANB指令的使用如下图所示。

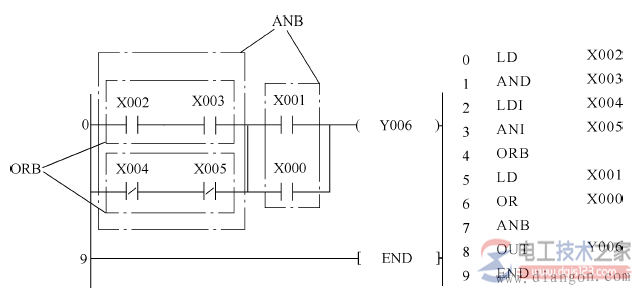

三菱plc基本连接与驱动指令

ANB指令的使用说明:

1)电路块串联时,对于电路块的开始应该用LD或LDI指令。

2)如有多个电路块按顺序串联时,要对每个电路块使用ANB指令。ANB指令与ORB指令一样,连续使用次数不应超过8次。
