三菱plc梯形图编程四个常见问题

时间:2017-01-07 06:52:33  编辑:电工  栏目:三菱plc
导读:

三菱plc梯形图编程四个常见问题,三菱plc梯形图编程中,如何注意线圈的位置,梯形图程序的执行顺序,桥式电路的处理方式,以及双线圈的处理问题等。

三菱plc梯形图编程四个常见问题

四大问题:三菱plc梯形图编程四个常见问题,三菱plc梯形图编程中,如何注意线圈的位置,梯形图程序的执行顺序,桥式电路的处理方式,以及双线圈的处理问题等。

问题1:如何注意线圈的位置?

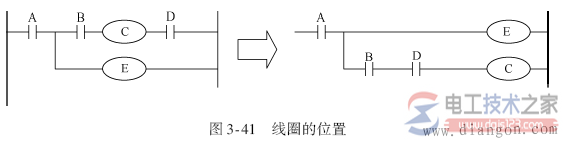

线圈与右母线相连,特别是在继电器控制电路移植法编程时,要注意必须通过位置的移动来伸线圈与右母线相连,如图3-41所示。

问题2:程序是如何执行的?
  程序的执行顺序是,从上到下,从左到右,如图3-42所示。

问题3:桥式电路如何处理?
  如图3-43所示,对于桥式电路,改变双向电流流动的回路,即将没有D时的回路和没有B时的回路并联

问题4:如何灵活处理双线圈问题?
  图3-44是双线圈问题的另一个处理方法:借助于辅助继电器来避免双线圈问题。
