三菱plc外部接线图接线方式
来源:电工天下时间:2016-05-31 18:06:35 作者:老电工手机版>>
三菱plc外部接线图

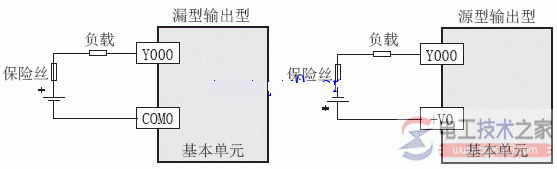

1、针对负载短路的保护回路
当连接在输出端子上的负载短路时,有可能会烧坏输出元器件或者印刷线路板。
请在输出中加入起保护作用的保险丝。
请选用容量约为负载电流2倍的负载驱动用电源。 三菱plc外部接线图

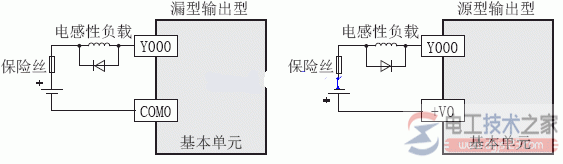

2、使用电感性负载时的触点保护回路
使用电感性负载的时候,根据具体情况,必要时请在负载中并联二极管(续流用)。
请使用符合下表规格的二极管。 三菱plc外部接线图
1)、反向电压:负载电压的5~10倍。
2)、正向电流:负载电流以上。

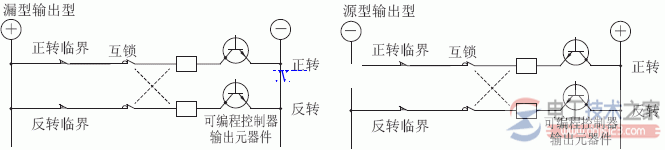

3、互锁
对于同时接通后会引起危险的正反转用接触器之类的负载,请在可编程控制器内的程序中进行互锁,同时还需要如右图所示,在可编程控制器外部采取互锁的措施。
