有关35kV变压器的绝缘等级，35kV中性点绝缘水平代表了雷电冲击耐受电压的水平，中性点有效接地系统与中性点不接地系统的保护作用不同，一起来了解下。

一、35kV变压器的绝缘等级

变压器绝缘等级的划分标准：

35kV中性点绝缘水平为雷电冲击耐受电压185 k V，工频耐受电压85 k V;考虑安全系数后，绝缘水平为雷电冲击耐受电压111 kV，1 min工频耐受电压73 k V。

单独采用110 mm间隙时，间隙雷电冲击放电电压为93～112 k V，工频放电电压为47～57 k V。

雷电冲击放电电压和工频放电电压均小于中性点绝缘水平，中性点有效接地系统最大暂时工频过电压下间隙不动作，中性点不接地系统最大暂时工频过电压下间隙动作，满足保护中性点的要求。

推荐采用此保护配置方式。

单独采用Y1.5 W-48/109型避雷器时，避雷器可以耐受中性点有效接地系统最大暂时工频过电压，但裕度较小。

在中性点不接地系统最大暂时工频过电压下，避雷器可能损坏。

110 mm间隙与Y1.5 W-48/109型避雷器并联时，满足保护中性点要求。

但Y1.5 W-48/109型避雷器非标准型号，在避雷器残压作用下，间隙可能同时动作;在中性点工频电压为48～57 k V时，如间隙不动作，则避雷器有可能损坏。

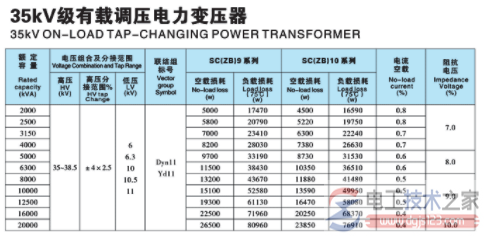

图1，参考图：35kV变压器的绝缘等级

推荐阅读：35kV变压器绝缘等级与功能说明

二、变压器的绝缘等级有哪些？

变压器的绝缘等级是允许的温升的标准，即绝缘等级是指其所用绝缘材料的耐热等级，分A、E、B、F、H级。

绝缘的温度等级分为A级E级B级F级H级。

各绝缘等级具体允许温升标准如下：
最高允许温度（℃）105 120 130 155 180
绕组温升限值（K）60 75 80 100 125
性能参考温度（℃）80 95 100 120 145

三、变压器的绝缘等级和技术参数

变压器的绝缘有两个不同的概念：

1、绝缘等级是指温度的，有A、B、E、F、H、C。变压器有A级，最高运行温度为105度，这就是油变。干变有F级（环氧树脂）最高运行温度为155度。还有用美国杜邦公司的NOMEX绝缘材料制作的H级（最高运行温度180度）和C级（最高允许运行温度为220度）的干式变压器。E和B是用来制造电机的。这个温度是绝缘材料来决定的。不能换算。

2、绝缘水平：是指变压器的耐受外施高压的能力，如AC（工频耐压），LI（雷电冲击）等。还有感应耐压，这些都明确的国家标准。他们之间也不能换算。
这是两个完全不同的概念，相互之间也没有关系（尽管都与绝缘材料有关）。
