变压器容量等级单位及计算方法详解

电力变压器容量单位用KVA，也就是视在功率。电力负荷多数为感性负载，其视在功率等于有功功率和无功功率的矢量和。所以，感性负载的视在功率大于有功功率。如果使用有功功率选变压器，感性负载的视在功率要大于电力变压器容量，负载电流要超过变压器的允许值，感性负载必须用视在功率选变压器。

如果变压器所带负荷全部是电阻负载，其总功率可以等于变压器的KVA值。

KVA而不是KW呢？VA或KVA是视在功率，交流线路中使用，又称为容量，就是电压与电流有效值的乘积，单位...但会影响到变压器的负荷设计，所以用VA或KVA来计算更准确。而W或KW则是我们平时习惯的叫法，书面正规。

一、变压器的容量等级

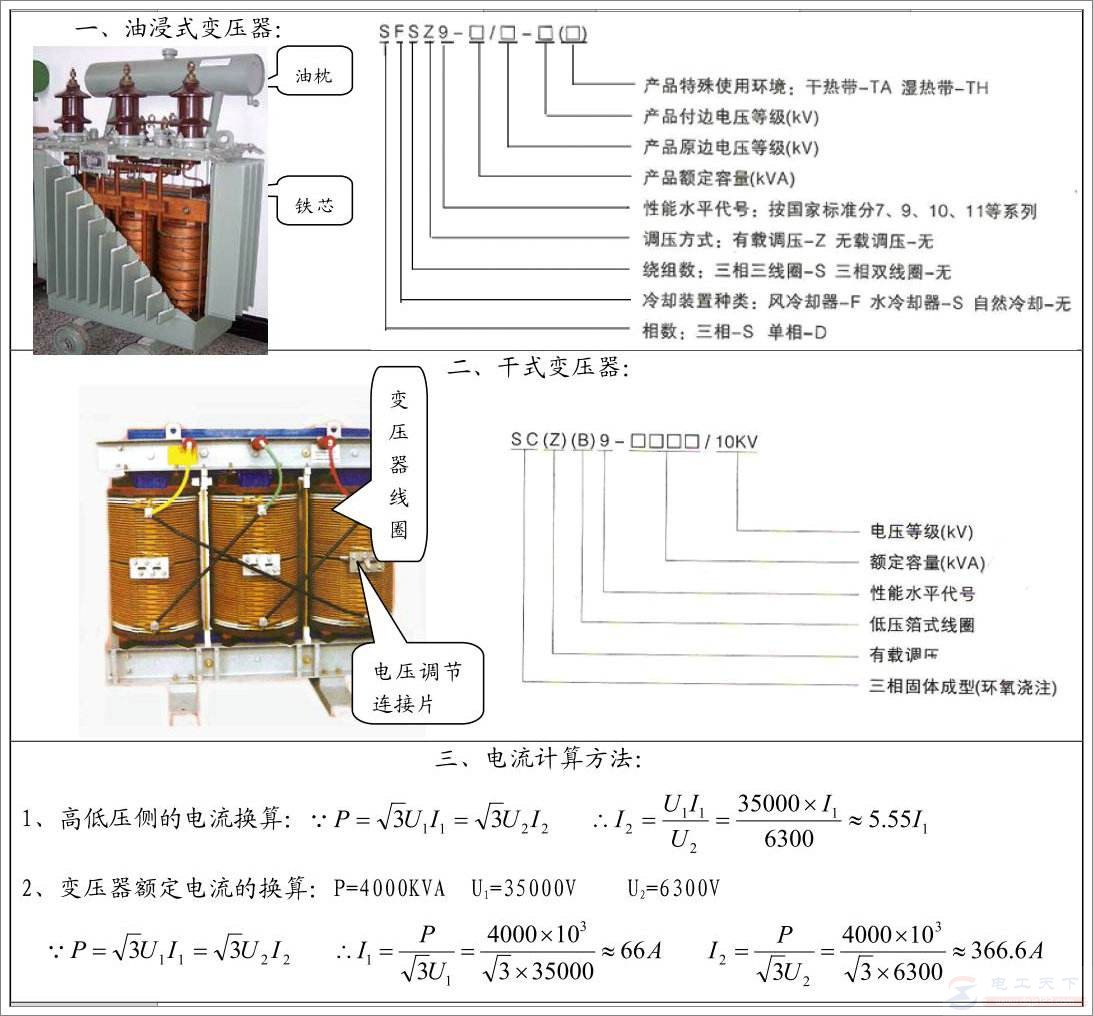

变压器一般分为油浸式变压器与干式变压器两种，代表分别为S11-M型变压器和如SCB10变压器，由于油浸式变压器用油作为绝缘介质，因此容量会做的更大，而干式变压器的容量规格则比较小。

1、浸式变压器容量等级

(1)6kv与10kv系统：10kva、20kva、30kva、50kva、80kva、100kva、125kva、160kva、200kva、250kva、315kva、400kva、500kva、630kva、800kva、1000kva、1250kva、1600kva、2000kva、2500kva、3150kva、4000kva、5000kva；

(2)35kv与60kv系统：315kva、400kva、500kva、630kva、800kva、1000kva、1250kva、1600kva、2000kva、2500kva、3150kva、4000kva、5000kva；

(3)110kv及以上系统：3150kva、4000kva、5000kva、6300kva、8000kva、10000kva、12500kva、16000kva、20000kva等。

2、干式变压器容量等级

(1)6kv与10kv系统：10kva、20kva、30kva、50kva、80kva、100kva、125kva、160kva、200kva、250kva、315kva、400kva、500kva、630kva、800kva、1000kva、1250kva、1600kva、2000kva、2500kva、3150kva、4000kva、5000kva；

(2)35kv系统：30kva、50kva、80kva、100kva、125kva、160kva、200kva、250kva、315kva、400kva、500kva、630kva、800kva、1000kva、1250kva、1600kva、2000kva、2500kva、3150kva、4000kva、5000kva；

(3)60kv系统：315kva、400kva、500kva、630kva、800kva、1000kva、1250kva、1600kva、2000kva、2500kva、3150kva、4000kva、5000kva；

(4)110kv及以上系统：3150kva、4000kva、5000kva、6300kva、8000kva、10000kva。

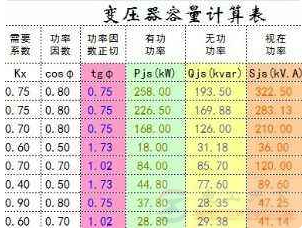

二、变压器容量的计算公式

变压器容量应根据负荷来选择，对于平稳负荷供电的单台变压器，负荷率一般取85%左右。

即：β=S/Se—公式（1）

式中：S为计算负荷容量（kVA）Se为变压器容量（kVA）；β为负荷率（通常取80%～90%）。

三、变压器容量选用方法

举例，如何运用以上公式进行变压器的选用。

一座110kV/6.3kV配电站，系统内有自备发电机组容量为25MW。装置总用电负荷为16MVA。预计我厂在较长的时间内，不会增加负荷。在正常工况下，系统内的cosφ=0.9（功率因数）。对单台主变压器平稳负荷，并且负载系数取0.85，则按公式（1）计算有：Se=S/β=p/β.cosφ=20915KVA。

根据计算的负荷Se以及变压器容量等级，应选择容量为25000kva的110kv油浸式变压器。
