电磁炉不检锅怎么办, 电磁炉不检锅的维修方法

来源:电工天下   编辑:小电工发布时间:2020-12-04 13:52:53

在使用电磁炉时,有时会遇到电磁炉不检锅的问题,无论怎么操作,就是一直不检锅,遇到这种故障问题怎么办,这里介绍了 电磁炉不检锅的维修方法,供大家参考。

电磁炉不检锅的维修方法

不检锅的电磁炉的三种故障类型

1、300V 滤波电容不良造成主电压过低,同步电路检测到的电压不正常。

2、同步电路的大功率电阻变质或开路,导致检测电路不正常。

3、PWM 脉冲信号失常而不检锅。(检查PWM脉冲的方法,找一小型的变压器,在初级上接一只发光二极管,放在电磁炉的发热盘上后开机,发光二极管有闪光说明PWM脉冲正常,无反应则不正常)

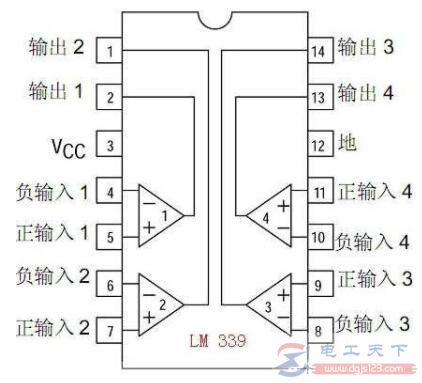

这里得点说第三点,在没有图纸的情况下怎么快速准确地找出 PWM 脉冲信号进出方向。先了解清楚 LM339 的内部框图:

电磁炉不检锅怎么办, 电磁炉不检锅的维修方法

(图一)

电磁炉不检锅怎么办, 电磁炉不检锅的维修方法

(图二)

2、根据LM339的内部框图可知与其相关的另外两个脚,这两个脚必定有一个是通往MCU的,通往MCU的一脚就是 PWM 脉冲信号的输入脚(图二中的5脚)。

3、找出该脚后,下一步可先断开图二中的 D20 后测量MCU输出的PWM脉冲信号是否来判定故障位置。至 此,其它具体检测步骤就简单了。

4、从图二中可知,B点与D点是相连的(1与5脚),1脚与6、7脚相关,如6、7脚的电压产生变化,那么1脚的电压也会随之变化,PWM 脉冲信号必然会受到影响。最常见的也是这个问题,就是6、7脚之间的绦纶电容(2A222J)不良造成不检锅。

说明:修不检锅的电磁炉,对于新手来说容易误判为MCU损坏,在维修时要特别注意下。
