美的SF205电磁炉间歇加热及美的c21-st2107电磁炉不通电维修过程

有关美的电磁炉的一些故障问题，介绍了三个故障维修案例，一是美的SF205电磁炉间歇加热，二是美的c21-st2107电磁炉不通电，三是美的EP--201B电磁炉多次发生炉面移走锅时1GBT管损坏，一起来看下。

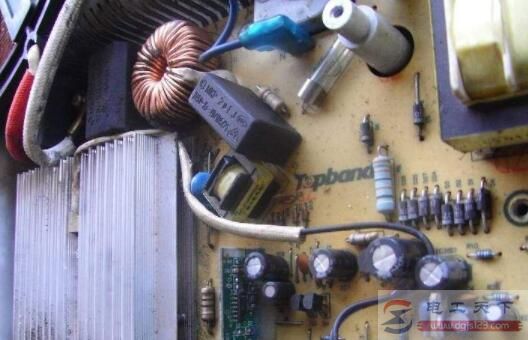

美的电磁炉的故障问题

1、美的SF205电磁炉间歇加热

一台美的SF205电磁炉间歇加热，加热1-2秒间歇1-2秒再加热，水能烧开就是时间长点。

首先检查三电压正常；又查大电阻正常值，无虚焊；大电容5uf、0.3uf正常范围，2uf失容，换后试机，故障依旧，空欢喜一回。

测控制板插头CN4各点电压，发现第6、8脚电压有变化，6脚（控制脚K）待机和间歇时0.01v，加热时5v，8脚（PWM）待机和间歇时2.17v，加热时3v，其他脚无论加热还是间歇电压无变化；分析认为是某种原因导致CPU判断为异常，指令6脚（控制脚K）保护性关断激励脉冲，停止加热后异常原因消除，CPU判断为正常，指令6脚（控制脚K）取消保护，送出激励脉冲，重新开始加热........如此往复，这个原因无非是过流或是过压，电流监测脚（7脚）电压始终是5V，过流的可能性不大，而8脚（PWM）待机和间歇时2.17v，加热时3v，该脚通过R34(5.1K)与过压检测输出（LM339的1脚）通过R33(56欧)相连，因而电压异常极有可能导致8脚电压变化，引起间歇加热，间歇加热说明LM339能正常翻转，外围元件损坏的可能性要大一些，在线检查发现贴片电阻R33（56欧）变质为800多欧，心想是它了高兴，取一只小五环电阻换上，结果还是不行，又空欢喜一回，累了暂放一边。

根据经验，整流排、5uf和0.3uf大电容、IGBT管，18V稳压管不良也会导致间歇加热，统统代换之，故障依旧。还是小板上的贴片元件嫌疑最大，逐个在线测量，发现R29(200欧）变质成12K多，其位置竟然是电流检测比较器基准电压取样的下偏电阻，R29变大导致取样值变化，比较器提前翻转，CPU判定过流，指令6脚（控制脚K）保护性关断激励脉冲，停止加热后电流下降为0，比较器翻回原来状态。由于这个动作过程极短，数字万用表反映不出这个变化，容易判断失误，R29应该是真凶了，再用200欧五环电阻换上，试机完全正常。

这台电磁炉的维修总结：

（1）贴片元件易损，应作为一个检查重点。

（2）对电压的瞬间变化，指针万用表比数字万用表要灵敏一些。

（3）如果还是不行，则可以扩大查找范围，包括之前认为没问题的部位。

2、美的c21-st2107电磁炉不通电

机型：美的c21-st2107电磁炉

故障现象：不通电，拆盖检查发现保险丝烧坏，5UF电容炸裂，功率管烧坏。

故障维修：查功率驱动电路未见有损坏的原件，将损坏的元件换新开机能加热，加热到两分钟后显示故障代码E1，查美的电磁炉代码表显示E1是温度传感器开路，查板上温度控制电路未发现元件损坏，测面板上温度电阻阻值不管加温还是在常温状态下阻值是无穷大(温度传感器电阻引脚及外观未见损坏），换新的热敏电阻，加热一切正常。

3、美的EP--201B电磁炉多次发生炉面移走锅时1GBT管损坏

美的EP--201B电磁炉多次发生在炉面移走锅时1GBT管损坏维修一例。

在待机状态下从炉面移走锅时损电坏的，根据经验分析故障可能发生在谐振电路或待机控制电路，先查谐振电容良好，又查待机控制电路也就是1GBT管使能电路，发现1GBT管使能电路的Q6三极管的一引脚脱焊，补焊并更换损坏故障元件后，试机故障排除。

维修分析：由于Q6引脚脱焊不能在待机时对1GBT管进行保护控制，导致1GBT管不能可靠截止，在炉面移走锅时高压谐振回路的谐振频率发生变化，导致1GBT管过压击穿损坏。
