电磁炉蜂鸣器不响及风机不转的故障维修

来源:电工天下   编辑:小电工发布时间:2020-03-26 10:15:45

有关电磁炉的一例小故障,电磁炉在开机后出现蜂鸣器不响,且风机不能转动的问题,这里总结了电磁炉蜂鸣器不响及风机不转的原因,以及针对该故障的维修方法,供大家参考。

电磁炉蜂鸣器不响及风机不转

1、故障现象

一台电磁炉的蜂鸣器不响,电磁炉的风机出现不转的故障问题。

2、故障检修

蜂鸣器由CPU输出信号直接驱动,电路简单,易修理。

风机由CPU输出信号驱动,检修时需测量下驱动电路中的元件。

以下是针对电磁炉该类故障的维修操作:

电磁炉蜂鸣器不响及风机不转的故障维修

图1,测量CPU的28脚

电磁炉蜂鸣器不响及风机不转的故障维修

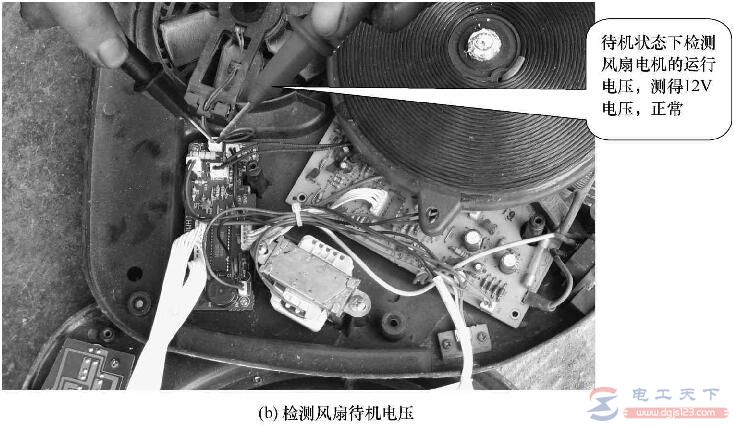

图2,检测风扇的待机电压

(1)、通电,在按动控制面板上的控制键时,如上图1,测得CPU的25脚有0.5V左右的跳变电压,表明CPU正常。

(2)测量得出电阻R34供电端的5V电压正常,另一端与电路板开焊。经补焊后,按动面板按键试验,蜂鸣器发出响声。

(3)如上图2,通电测量CPU的28脚,有5V左右的驱动电压。测得风机工作时的供电电压为12V(正常),推断可能是驱动电路出现了故障。

(4)断电后对R3、VT1、VT2、VD1进行测量,均正常。当测量风机两输出引线的阻值时,阻值显示为无穷大,则表明风机损坏。使用同型号电机更换后,进行通电试验,风机运转正常。

以上分析了电磁炉蜂鸣器不响及风机不转的故障原因,给出了针对电磁炉的此类故障的解决方法,希望对大家有所帮助。
