三线接近开关接线图与工作特点

来源:电工天下时间:2020-04-27 11:10:08 作者:老电工手机版>>

有关三线接近开关接线图与工作特点,接近开关的特点:工作可靠、寿命长、功耗低、复定位精度高,两线制与三线制接近开关的区别,注意接到PLC数字输入模块的三线制接近开关的型式选择。

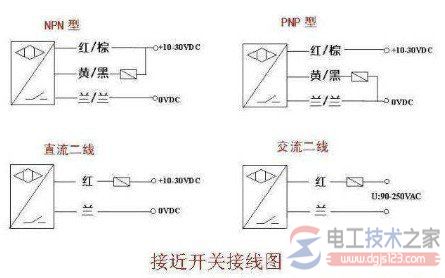

三线接近开关的接线图

接近开关一种用于工业自动化控制系统中以实现检测、控制并与输出环节全盘无触点化的新型开关元件。

当开关接近某一物体时,即发出控制信号。

接近开关也叫近接开关,又称无触点行程开关,它除可以完成行程控制和限位保护外,还是一种非接触型的检测装置,用作检测零件尺寸和测速等,也可用于变频计数器、变频脉冲发生器、液面控制和加工程序的自动衔接等。

三线式接近开关的特点

主要特点:工作可靠、寿命长、功耗低、复定位精度高、操作频率高,可以适应恶劣的工作环境等。

三线接近开关

1、接近开关有两线制和三线制之区别,三线制接近开关又分为NPN型和PNP型,它们的接线是不同的。

2、两线制接近开关的接线比较简单,接近开关与负载串联后接到电源即可。

3、三线制接近开关的接线:红(棕)线接电源正端;蓝线接电源0V端;黄(黑)线为信号,应接负载。而负载的另一端是这样接的:对于NPN型接近开关,应接到电源正端;对于PNP型接近开关,则应接到电源0V端。

4、接近开关的负载可以是信号灯、继电器线圈或可编程控制器PLC的数字量输入模块。

5、注意接到PLC数字输入模块的三线制接近开关的型式选择。

PLC数字量输入模块一般可分为两类:一类的公共输入端为电源0V,电流从输入模块流出(日本模式),此时,一定要选用NPN型接近开关;另一类的公共输入端为电源正端,电流流入输入模块,即阱式输入(欧洲模式),此时,一定要选用PNP型接近开关。千万不要选错了。

6、两线制接近开关受工作条件的限制,导通时开关本身产生一定压降,截止时又有一定的剩余电流流过,选用时应予考虑。三线制接近开关虽多了一根线,但不受剩余电流之类不利因素的困扰,工作更为可靠。

7、有的厂商将接近开关的“常开”和“常闭”信号同时引出,或增加其它功能,此种情况,请按产品说明书具体接线。
