电子秤4根传感器接线图

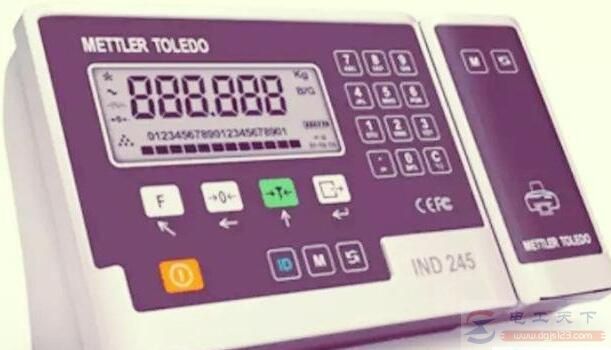

称重传感器将检测的物理量重量转换成非标准电压信号输出给称重控制器,在工业自动化中常使用四个称重模块,大型地磅则有八个称重模块。虽然在不同领域使用的模块数量不同,但功能及接线方式基本一致。

一文看懂电子秤4根传感器的接线图

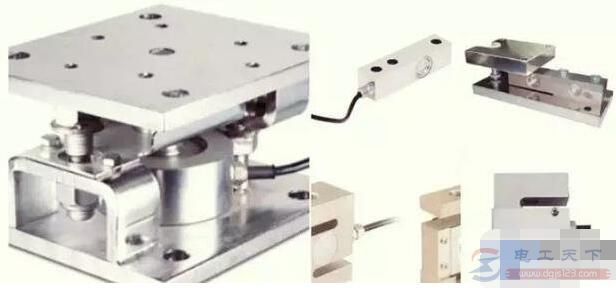

称重传感器有四线制线方式,也有六线制接线方式,这两种接线方式差别不大。

一文看懂电子秤4根传感器的接线图

分清称重模块引线的功能,对于四线制的称重模块,线制称重模块其中有一组线是激励引线,相当于电源线,另外一组就是模块电压信号输出线。在四线制的基础上,六线制称重模块只是多了一组反馈线,其它都不变。

一般情况下,一组激励线的颜色为红黑,有极性的。另外一组信号线的颜色为绿白,同样是有极性的。对六线制称重模块而言,多出的一组反馈线的颜色为蓝黄,也有极性。

在接线盒中的接线端子标识,EXC是激励接线端子,SIG是信号接线端子。对于六线制称重模块,多出的一组反馈线接线端子是SEN。

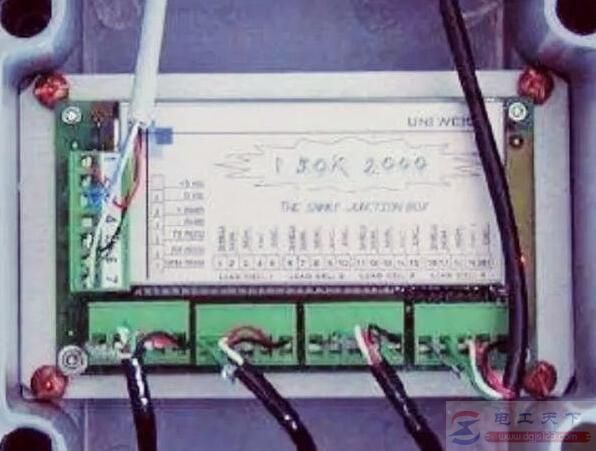

下图为四线制的称重模块接线盒:

一文看懂电子秤4根传感器的接线图

有时可能六线制的称重模块,却是四线制的接线盒,这种也没有问题。只要将激励线与反馈线两两接在一起就行。但屏蔽线要接上,以防止外界干扰,引起误差增加。

传感器的四线制接口说明:

电子秤的称重传感器通常有四根线,四根线的标志分别为A+,A-,E+,E-。其中A+,A-,为传感器的两个差分输入端,这两端输入的是查分的模拟信号。E+和E-是电源的输入端主要为传感器提供电能。

在电子秤的传感器连接中,只需要按照上边的引脚连接即可。
