水压传感器是什么装置，水压传感器的工作原理是什么

有关水压传感器的小知识，水压传感器是一种什么装置，水压传感器的工作原理是怎么样的，以及水压传感器的技术参数有哪些，有一起来了解下。

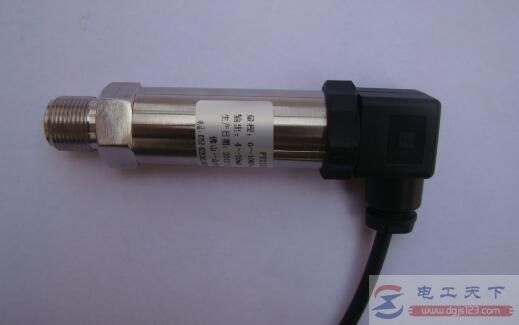

水压传感器

水压传感器是一种压力感应装置，应用在水利水电、交通建筑等领域，水压传感器已进入航空航天、输送管道等领域。

水压传感器是一种检测装置，它可以感受到被测量的信息，并将检测感受到的信息，按一定规律变换成为电信号或其他所需形式的信息输出，以满足信息的传输、处理、存储、显示、记录和控制等要求。

水压传感器的工作原理

那么，水压传感器的工作原理是什么样的？

水压传感器芯体通常选用扩散硅，其工作原理：

被测水压的压力直接作用于传感器的膜片上，使膜片产生与水压成正比的微位移，使传感器的电阻值发生变化，和用电子线路检测这一变化，并转换输出一个相对应压力的标准测量信号。

每一个水压传感器中都配置有一个芯体，芯体通畅采用的材质是扩散硅，当被测水压的压力直接与传感器的膜片想接触时，膜片与水压二者之间就会发生一个十分“微妙”的微位移，传感器的电阻值从而发生一定的变化，当电子线路灵敏地察觉到这一变化后，就会输出一个相应压力的测量信号值。

水压传感器的技术参数

量 程： -0.1～0～1～150(MPa) 量程可选

综合精度： 0.1%FS、0.25%FS、0.5%FS

输出信号： 4～20mA(二线制)、0～5V、1～5V、0～10V(三线制) 、RS485(数字信号)

供电电压： 24VDC(9～36VDC)

介质温度： -20～85℃(常温型) -20～200℃(中温型) -20～600℃(高温型)

环境温度： 常温(-20～85℃)

零点温漂移： ≤±0.05%FS℃

量程温度漂移： ≤±0.05%FS℃

补偿温度： 0~70℃

安全过载： 150%FS

极限过载： 200%FS

响应时间： 5 mS(上升到90%FS)

负载电阻： 电流输出型：最大800Ω；电压输出型：大于5KΩ

绝缘电阻： 大于2000MΩ (100VDC)

密封等级： IP65

长期稳定性能： 0.1%FS/年

振动影响： 在机械振动频率20Hz～1000Hz内，输出变化小于0.1%FS

电气接口(信号接口)： 赫斯曼接头+四芯屏蔽线

机械连接(螺纹接口)： M20×1.5等，其它螺纹可依据客户要求设计

以上介绍了水压传感器的相关知识，水压传感器的工作原理，希望对大家有所帮助。
