三菱plc中run与stop方法的种类与用法

三菱plc run和stop使用说明

一、run/stop方法的种类

FX3S可编程控制器的RUN(运行)/STOP(停止)的方法有下面3种。此外，还可以将这些方法组合使用。RUN/STOP开关在连接外围设备的连接器盖板下方。

1、通过内置run/stop开关进行操作

操作基本单元的[RUN/STOP]开关，可以执行运行/停止。将开关设置在RUN一侧为运行，设置在STOP一侧为停止。

2、通过通用输入进行run/stop(run端子)操作

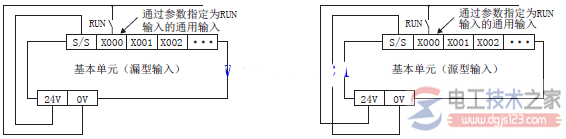

用1个开关(RUN)进行操作时

通过参数的设定，可以将基本单元的X000~X017*1作为RUN输入。(下图)
利用参数指定的输入接通时RUN，断开时由内置的RUN/STOP开关的状态决定RUN/STOP。
*1. FX3S-10M□为X000~X005，FX3S-14M□为X000~X007，FX3S-20M□为X000~X013。

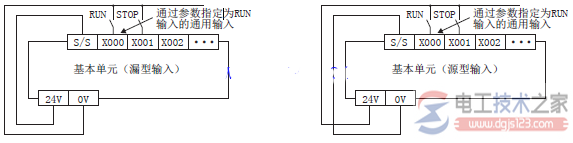

用2个开关(run·stop)进行操作时
通过单独操作RUN、 STOP各自的按键开关，可以执行运行/停止。

需要使用了m8035~m8037的顺控程序。


3、从编程工具进行远程run/stop操作

在编程工具中，有通过远程操作对可编程控制器进行强制RUN/STOP的功能(远程RUN/STOP功能)。

但是，再次上电后，之前的远程RUN/STOP会失效，由[RUN/STOP开关]、或是[RUN端子]的状态决定RUN/STOP的状态。

二、多个run/stop方法的并用

1、同时使用内置run/stop开关和通用输入的run端子时(没有从编程工具执行远程run/stop操作时)

可编程控制器的run/stop状态如下表。


请只使用[内置的RUN/STOP 开关]、或是[采用通用输入的RUN 端子]其中的一个。将通用输入指定为RUN 端子时，请将内置的RUN/STOP开关一直保持在STOP状态下使用。

2、从编程工具执行远程run/stop操作时

执行这个操作时，请将[内置的RUN/STOP开关]和[采用通用输入的RUN端子]都置于STOP状态下再操作。

此外，采用[内置的RUN/STOP开关]或者[采用通用输入的RUN端子]的方法运行时，当编程工具中给出STOP指令时，可以通过编程工具再次给出RUN指令，或是通过[内置的RUN/STOP开关]或者[采用通用输入的RUN端子]的

STOP→RUN的操作，使可编程控制器返回到RUN状态。
