三菱触摸屏RS-232转USB转换适配器的实现方法

有关三菱触摸屏的知识，如何将三菱触摸屏RS-232转为USB转换适配器，以下介绍了GT10-RS2TUSB-5S形状及各部位名称，以及GT10-RS2TUSB-5S的安装方法，下面具体来看下。

三菱触摸屏RS-232/USB转换适配器（RS-232转USB）

1、GT10-RS2TUSB-5S

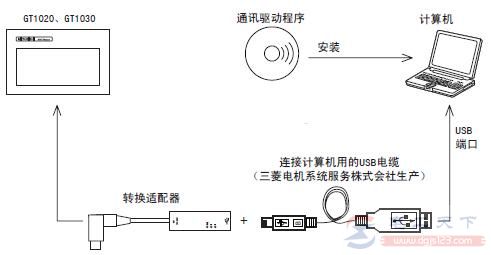

RS-232/USB转换适配器，用于将GOT（仅限GT1020、GT1030）的计算机通讯用接口（RS-232）转换成USB，以便与计算机的USB 口连接。与GT09-C30USB-5P 型USB 电缆配合使用。

另外，使用GT10-RS2TUSB-5S 型RS-232/USB 转换适配器时，需要在计算机上安装USB 驱动程序（在产品包装中）。

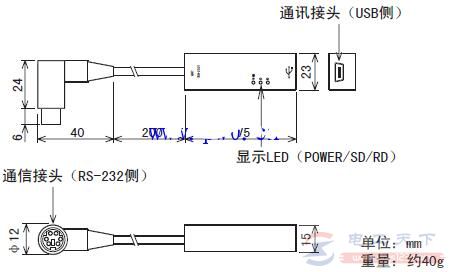

2、GT10-RS2TUSB-5S形状及各部位名称

1）通讯接头（RS-232侧）：MINI-DIN 6针（公头），连接在GOT 的计算机通讯用接口上；

2）通讯接头（USB侧）：USB MINI 连接GT09-C30USB-5P型USB电缆；

3）显示LED（POWER）：绿色 电源正常供给时灯亮（经由USB 电缆连接计算机时灯亮）；

4）显示LED （SD）：红色 数据发送时灯亮（GOT →计算机）；

5）显示LED （RD）：红色 数据接收时灯亮（计算机→ GOT）。

3、GT10-RS2TUSB-5S安装方法

1）关闭GOT 的电源。

2）在RS-232/USB 转换适配器上，连接GT09-C30USB-5P 型USB 电缆的USB MINI 一侧的接头。

3）在GOT 上连接RS-232/USB 转换适配器的RS-232 接头。

4）在计算机上连接GT09-C30USB-5P 型USB 电缆的USB 接头。

5）将GOT 电源置ON。

6）将计算机电源置ON。

7）确认RS-232/USB 转换适配器的POWER LED（POWER）是否亮灯（当计算机正常供电时，RS-232/USB转换适配器的POWER LED灯亮）。
