三菱FX系列PLC指针(P、I) 用法说明

来源:电工天下   编辑:小电工发布时间:2015-09-08 12:10:28

三菱FX系列PLC指针(P、I) 用法说明

在FX系列中,指针用来指示分支指令的跳转目标和中断程序的入口标号。分为分支用指针、输入中断指针及定时中断指针和记数中断指针。

一、分支用指针(P0~P127)

FX2N有P0~P127共128点分支用指针。

分支指针用来指示跳转指令(CJ)的跳转目标或子程序调用指令(CALL)调用子程序的入口地址。

如图1所示,当X1常开接通时,执行跳转指令CJ P0,PLC跳到标号为P0处之后的程序去执行。
三菱FX系列PLC指针1

图1  分支用指针

二、中断指针(I0~I8)

中断指针是用来指示某一中断程序的入口位置。执行中断后遇到IRET(中断返回)指令,则返回主程序。中断用指针有以下三种类型:

1、输入中断用指针(I00~I50)

共6点,它是用来指示由特定输入端的输入信号而产生中断的中断服务程序的入口位置,这类中断不受PLC扫描周期的影响,可以及时处理外界信息。

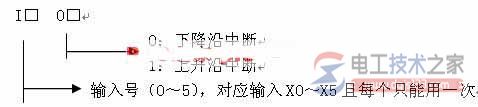

输入中断用指针的编号格式如下:
三菱FX系列PLC指针2
例如:I101为当输入X1从OFF→ON变化时,执行以I101为标号后面的中断程序,并根据IRET指令返回。

2、定时器中断用指针(I6~I8)

共3点,是用来指示周期定时中断的中断服务程序的入口位置,这类中断的作用是PLC以指定的周期定时执行中断服务程序,定时循环处理某些任务。

处理的时间也不受PLC扫描周期的限制。□□表示定时范围,可在10~99ms中选取。

3、计数器中断用指针(I010~I060)

共6点,它们用在PLC内置的高速计数器中。

根据高速计数器的计数当前值与计数设定值之关系确定是否执行中断服务程序。它常用于利用高速计数器优先处理计数结果的场合。
