三菱plc编码器接线图与接线方式

有关三菱plc编码器接线图与接线方式，以三菱fx2n系列plc与欧姆龙e6b2-cwz6c型旋转编码器为例，介绍编码器与plc的硬件接线方式，供大家学习参考。

三菱plc编码器接线图

编码器是一种光电式旋转测量装置，它将被测的角位移直接转换成数字信号（高速脉冲信号）。

因此，可将旋转编码器的输出脉冲信号直接输入给plc，利用plc的高速计数器对其脉冲信号进行计数,欧姆龙触摸屏，以获得测量结果。

不同型号的旋转编码器，其输出脉冲的相数也不同，有的旋转编码器输出a、b、z三相脉冲，有的只有a、b相两相，最简单的只有a相。

如图，输出两相脉冲的旋转编码器与fx2n系列plc的连接示意图。编码器有4条引线，其中2条是脉冲输出线，1条是com端线，1条是电源线。

编码器的电源可以是外接电源，也可直接使用plc的dc24v电源。电源“-”端要与编码器的com端连接，“+ ”与编码器的电源端连接。

编码器的com端与plc输入com端连接，a、b两相脉冲输出线直接与plc的输入端连接，连接时要注意plc输入的响应时间。

有的旋转编码器还有一条屏蔽线，使用时要将屏蔽线接地。

三菱plc编码器接线图如下：

说明：

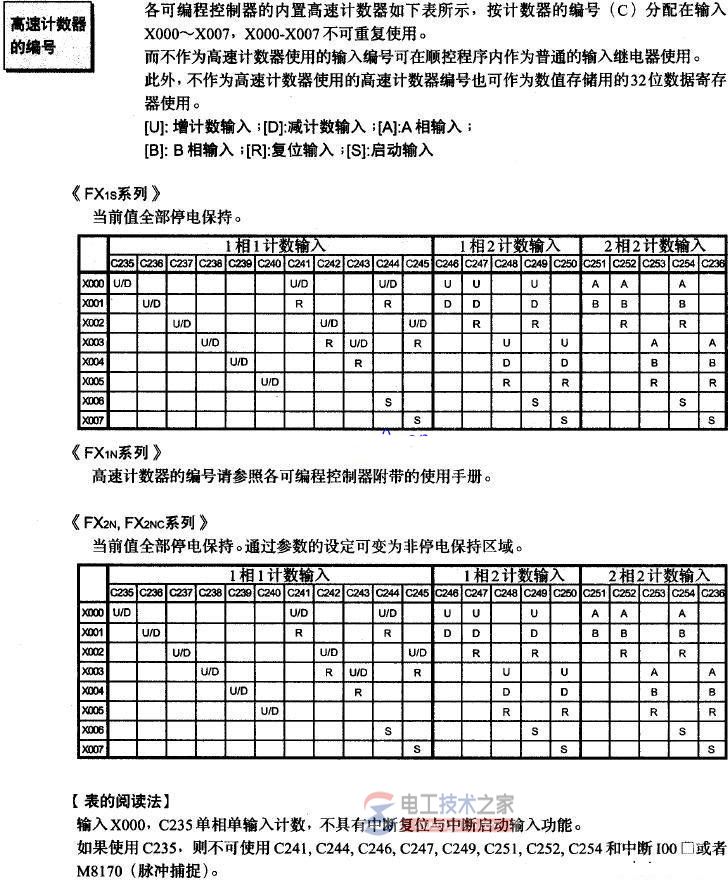

以上以三菱fx2n系列plc与欧姆龙e6b2-cwz6c型旋转编码器为例，介绍编码器与plc的硬件接线方式。对于其他系列以及使用高速计数模块时，接线方法要参考该手册说明。而接到某端子对应的计数器号，需要参考《三菱fx编程手册》中关于高速计数器的说明。
