【图】无尘车间除尘的plc控制系统设计过程详解

来源:电工天下   编辑:小电工发布时间:2020-03-10 17:36:31

有关无尘车间除尘的plc控制系统设计过程,除尘室的控制系统梯形图程序,输入程序编译无误后,按除尘室的工艺要求调试程序,并记录结果,无尘车间除尘的控制要求等。

无尘车间除尘的plc控制系统设计过程

在制药、水厂等一些对除尘要求比较严格的车间,人、物进入这些场合首先需要进行除尘处理,为了保证除尘操作的严格进行,避免人为因素对除尘要求的影响,可以用PLC对除尘室的门进行有效控制。

某无尘车间进门时对人或物进行除尘的过程。

1、控制要求

人或物进入无污染、无尘车间前,首先在除尘室严格进行指定时间的除尘才能进入车间,否则门打不开,进入不了车间。

除尘室的结构如图37所示。图中第一道门处设有两个传感器:开门传感器和关门传感器;除尘室内有两台风机,用来除尘;第二道门上装有电磁锁和开门传感器,电磁锁在系统控制下自动锁上或打开。进入室内需要除尘,出来时不需除尘。

控制要求:

进入车间时必须先打开第一道门进入除尘室,进行除尘。当第一道门打开时,开门传感器动作,第一道门关上时关门传感器动作,第一道门关上后,风机开始吹风,电磁锁把第二道门锁上并延时20s后,风机自动停止,电磁锁自动打开,此时可打开第二道门进入室内。

第二道门打开时相应的开门传感器动作。人从室内出来时,第二道门的开门传感器先动作,第一道门的开门传感器才动作,关门传感器与进入时动作相同,出来时不需除尘,所以风机、电磁锁均不动作。

2、I/O分配

输入 输出

第一道门的开门传感器 I0.0 风机1 Q0.0

第一道门的关门传感器 I0.1  风机2 Q0.1

第二道门的开门传感器 I0.2 电磁锁  Q0.2

无尘车间除尘的plc控制系统1

3、程序设计

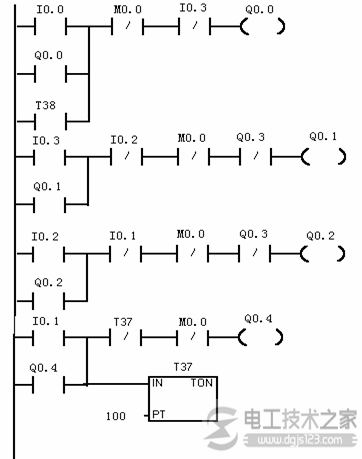

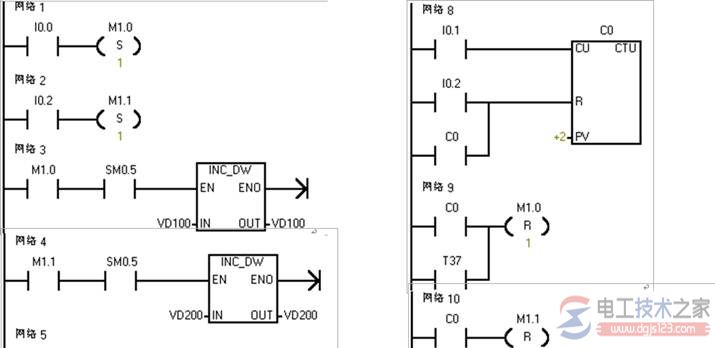

除尘室的控制系统梯形图程序,如图38。

无尘车间除尘的plc控制系统2

无尘车间除尘的plc控制系统3

图38 除尘室的控制系统梯形图程序

4、程序的调试和运行

输入程序编译无误后,按除尘室的工艺要求调试程序,并记录结果。
