【图】西门子s7系列plc脉冲定时器Pulse Timer的实例

来源:电工天下   编辑:小电工发布时间:2016-11-23 08:07:43

西门子s7系列plc脉冲定时器Pulse Timer的用法

脉冲定时器时序,如图:
西门子s7系列plc脉冲定时器Pulse Timer(1)

例1,STL语句表:


A     I 0.0
L     S5T#10s  \\装入定时时间到ACCU1
SP    T5      \\启动脉冲定时器T5
A     I 0.1
R     T 5     \\定时器T5复位
A     T 5
=     Q 4.0

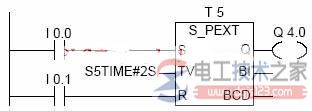

FBD功能图:
西门子s7系列plc脉冲定时器Pulse Timer(2)

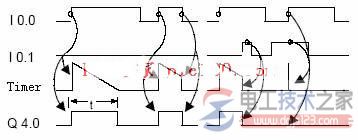

时序图:
西门子s7系列plc脉冲定时器Pulse Timer(3)
