【图】西门子s7-200处理脉宽调制的实例
来源:电工天下时间:2019-12-28 08:16:48 作者:老电工手机版>>
有关西门子s7-200处理脉宽调制的实例,脉宽是在一个周期内,输出信号处于高电平的时间长度,方波信号的周期和脉宽均能独立调节,通过一个例子来了解脉宽调制的处理方法。
西门子s7-200处理脉宽调制

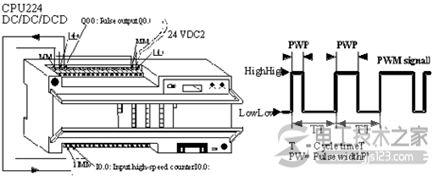

在S7-200系列中,CPU-214的输出端Q0.0和Q0.1能够输出方波信号,而且方波信号的周期和脉宽均能独立调节,其中脉宽指的是在一个周期内,输出信号处于高电平的时间长度。
脉宽调制(PWM)如何工作?

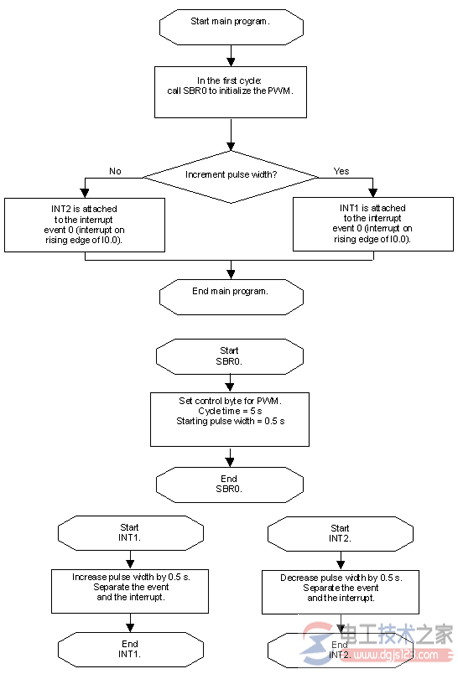

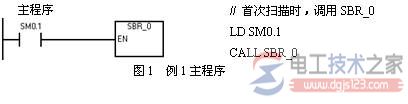

例子,输出端Q0.0输出方波信号,其脉宽每周期递增0.5秒,周期固定为5秒,并且脉宽的初始值为0.5秒,当脉宽达到设定的最大值4.5秒时,脉宽改为每周期递减0.5秒,直到脉宽为0为止,以上过程周而复始。
